第 4.3 章:導軌類型

4.3.1 導軌類型總覽

導軌類型主要在於其安裝方法的差異，這也決定了固定孔的封閉選項。此外，還有不同的固定孔間距和硬度特性。 下表提供了 MONORAIL MR 滾柱式和 MONORAIL BM/BZ 球式的類型總覽。有關可用尺寸，請參閱 SCHNEEBERGER MONORAIL 和 AMS 產品目錄。

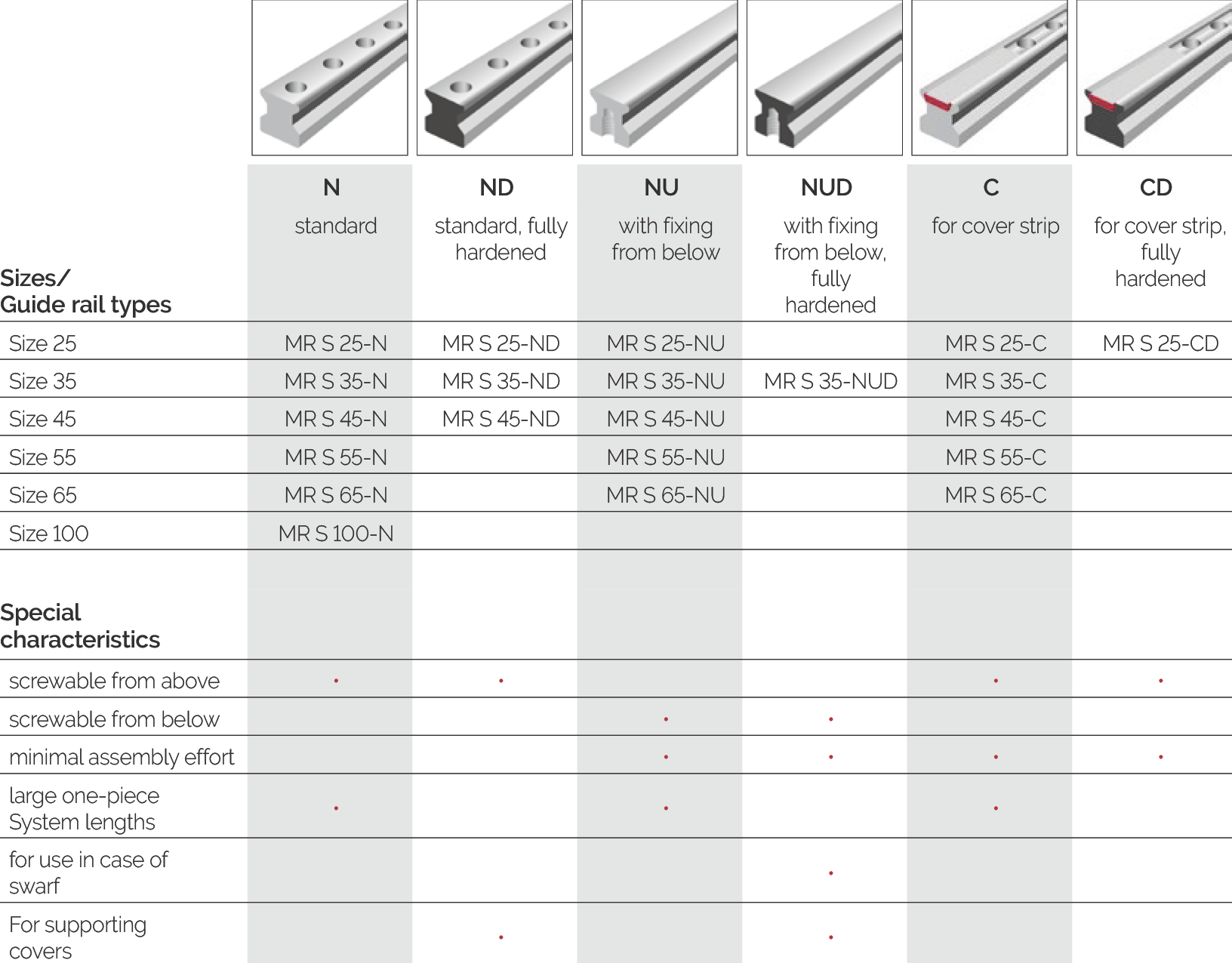

MR 導軌產品總覽

BM 導軌產品總覽

4.3.2 導軌選擇標準

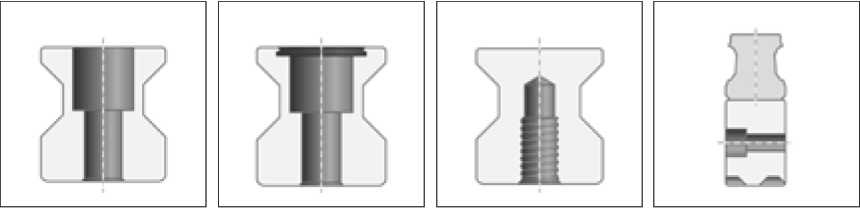

固定方式

導軌主要有兩種固定方式。標準導軌 -N- 和蓋條導軌 -C- 具有連續的固定孔，可從上方固定。N型導軌的固定孔可用塑膠塞、黃銅塞或鋼塞封閉。

也有底部帶螺紋固定孔的導軌，用於從下方固定。這些導軌標有 -NU- 後綴。

型號描述中的 -D- 後綴表示全面淬火導軌，-X- 表示滾珠軸承（BZ）的齒排導軌。

註：● = 適用

側面固定代表第四種變體。這用於 MONORAIL BZ 齒排系統。此時固定孔位於滑塊運動範圍之外， 優點是固定孔非常容易接近，並且可以保護螺栓免受污染。

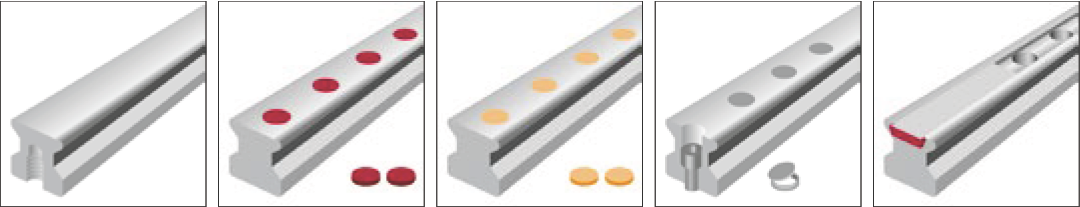

導軌蓋板

根據導軌類型，導軌固定孔可以用不同方式封閉。為此，SCHNEEBERGER 為每種特定應用提供多種元件。
