15.4 基礎表面的幾何和位置精度

15.4.1 MINIRAIL 和 MINISCALE PLUS 的允許橫向偏差 E1

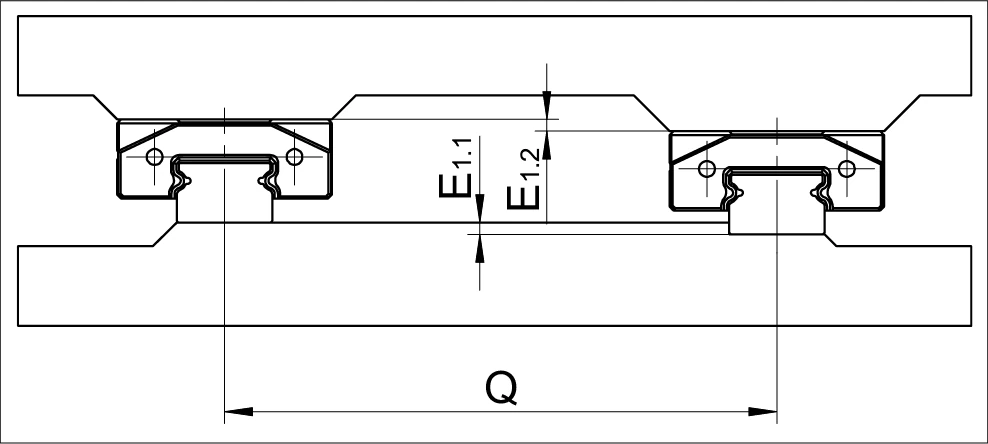

橫向偏差 E1 示意圖

橫向偏差 E1 量測示意圖

計算高度偏差 E₁

E₁ = Q · Vvsp

E₁ = 高度偏差 E₁₁ + E₁₂,單位:mm
Q = 導軌間距,單位:mm
Vvsp = 預壓因子(見下表)

預壓因子 Vvsp

滑塊尺寸 預壓等級 V0 預壓等級 V1
7, 9, 12, 15 0.00025 Q 0.00015 Q
14, 18, 24, 42 0.00013 Q 0.00008 Q

E₁ 計算示例

範例: 型號 MNN 12,預壓等級 V1
間距 Q = 120 mm
計算: 型號 MNN 12 預壓等級 V1 的預壓因子 Vvsp 為 0.00015
0.00015 × 120 mm = 0.018 mm
說明: E₁₁ 和 E₁₂ 的偏差(= E₁)不得超過 0.018 mm。

15.4.2 MINIRAIL 和 MINISCALE PLUS 的允許縱向偏差 E2

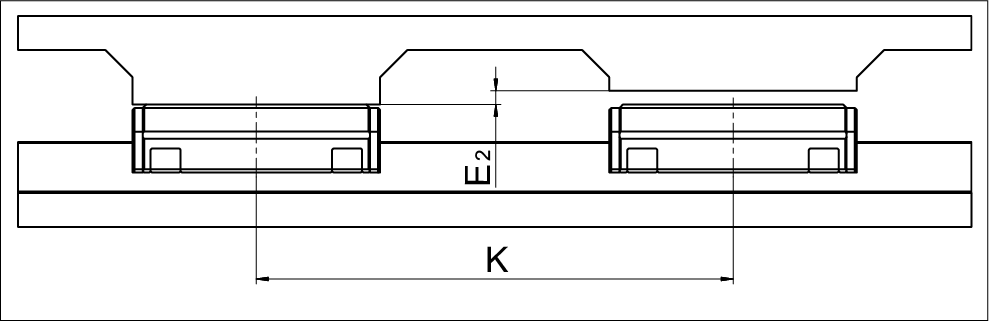

縱向偏差 E2 示意圖

縱向偏差 E2 量測示意圖

計算高度偏差 E₂

E₂ = K · Vvsp

E₂ = 高度偏差 E₂₁ + E₂₂,單位:mm
K = 滑塊間距,單位:mm
Vvsp = 預壓因子(見下表,按滑塊類型)

預壓因子 Vvsp(按滑塊類型)

滑塊尺寸 滑塊類型 預壓因子 Vvsp
7, 9, 12, 15 MNNS(短型) 0.00010 K
7, 9, 12, 15 MNN(標準型) 0.00005 K
14, 18, 24, 42 MNN(標準型) 0.00004 K
7, 9, 12, 15 MNNL(長型) 0.00004 K
14, 18, 24, 42 MNNL(長型) 0.00003 K
7, 9, 12, 15 MNNXL(超長型) 0.00003 K

E₂ 計算示例

範例: 型號 MNNL 42
滑塊間距 K = 700 mm
計算: 型號 MNNL 42 的預壓因子 Vvsp 為 0.00003
0.00003 × 700 mm = 0.021 mm
說明: E₂₁ 和 E₂₂ 的偏差(= E₂)不得超過 0.021 mm。

15.4.3 安裝表面的平整度 E6 和 E7

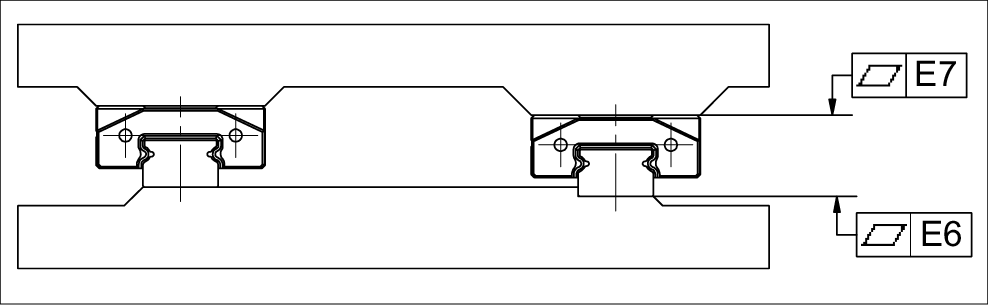

平整度量測示意圖

安裝表面平整度量測示意圖

對於導軌表面在整個長度上的平整度 E6,建議參考第 7.2.4 章中描述的相應精度等級的運行精度值。

對於滑塊表面的平整度 E7,應針對下表中的值。

MINIRAIL 和 MINISCALE PLUS

尺寸 平整度 (μm)
7 3
9
12
15 4
14
18
24 5
42

MINISLIDE MS 和 MSQ

對於滑塊表面 E7 的平整度,應以下表中的值為目標。

尺寸 平整度 (μm)
4 2
5
7 3
9
12 4
15

15.4.4 MINIRAIL 和 MINISCALE PLUS 的參考面平行度公差

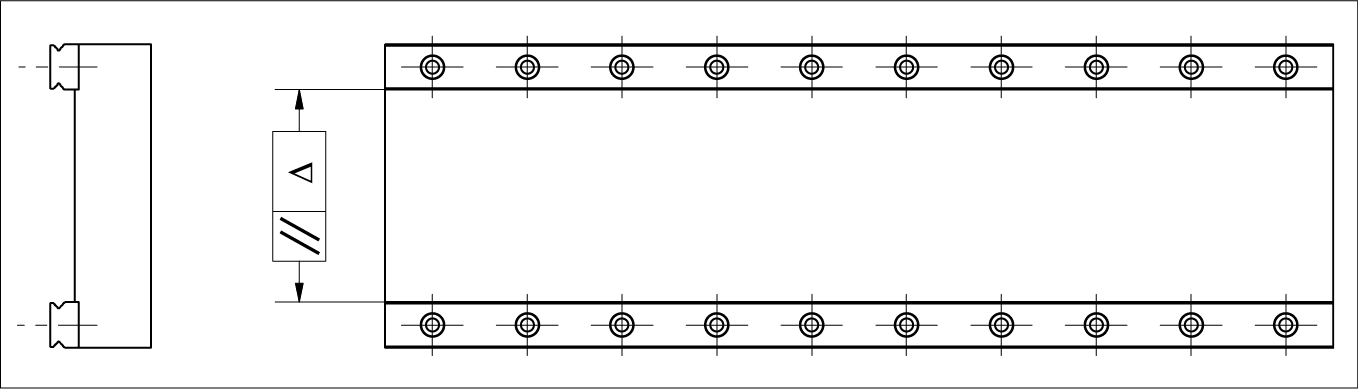

平行度公差示意圖

參考面平行度公差量測示意圖

未平行對齊的導軌會在導軌系統的行程長度上產生非計劃負載,從而使軌道承受額外應力。這會降低導軌的運行精度,並可能縮短使用壽命。因此,必須遵守以下平行度公差 Δ。

預壓等級 導軌寬度 (mm)
7 和 14 9 和 18 12 和 24 15 和 42
V0 Δ 0.003 mm Δ 0.005 mm Δ 0.008 mm Δ 0.010 mm
V1 Δ 0.002 mm Δ 0.003 mm Δ 0.004 mm Δ 0.006 mm

重要:平行度公差對於確保導軌系統的長期性能和精度至關重要。在安裝過程中應使用適當的量測工具進行驗證。
