7.10 固定孔變體 (V/G/D)

Fixing Hole Variants (V, G, or D)

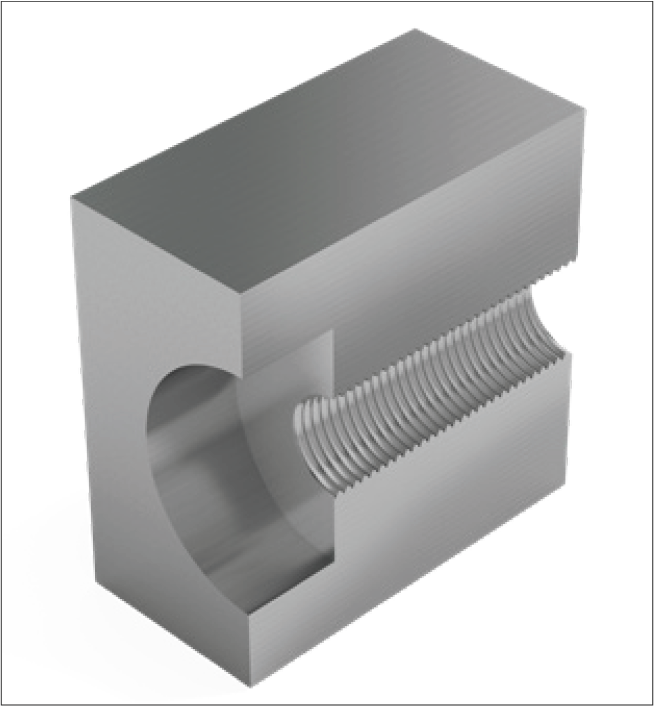

固定孔變體示意圖

SCHNEEBERGER 標準

大多數 SCHNEEBERGER 導軌標準配備帶螺紋的沉孔。這不適用於 M/V 型導軌（變體 V）。此設計支援使用攻牙固定孔以及貫穿固定孔。尺寸可參見相應的產品規格（章節 5）。

特殊版本 type V（M/V 型線性導軌的標準）

Type V 是 M/V 型線性導軌的標準固定孔變體。此設計適用於需要特殊固定方式的應用場合。

Type V 固定孔變體 3D 視圖

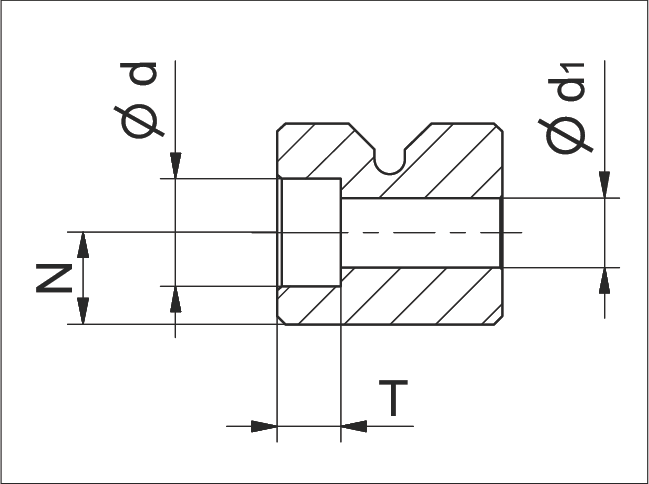

Type V 固定孔變體 2D 尺寸圖

R 型導軌的尺寸（Type V）

型號 N Ød T Ød1
R 1 1.8 3 1.4 1.65
R 2 2.5 4.4 2 2.55
R 3 3.5 6 3.2 3.5
R 6 6 9.5 5.2 5.5
R 9 9 10.5 6.2 6.5
R 12 12 13.5 8.2 8.5
R 151) 14 16.5 10.2 10.5
R 181) 18 18.5 12.2 12.5
R 241) 24 22.5 14.2 14.5

RN 型導軌的尺寸

型號 N Ød T Ød1
RN 3 3.5 6 3.2 3.5
RN 4 4.5 8 4.1 4.5
RN 6 6 9.5 5.2 5.5
RN 9 9 10.5 6.2 6.5
RN 121) 12 13.5 8.2 8.5
RN 151) 14 16.5 10.2 10.5
RN 181) 18 18.5 12.2 12.5
RN 241) 24 22.5 14.2 14.5

RNG 型導軌的尺寸

型號 N Ød T Ød1
RNG 4 3.5 6 3.2 3.5
RNG 6 5 7 3.2 4
RNG 9 6 8.5 4.2 4.8
RNG 12 8 12 6.2 7
RNG 151) 10 15 8.2 9
RNG 201) 12 18 11 10.5

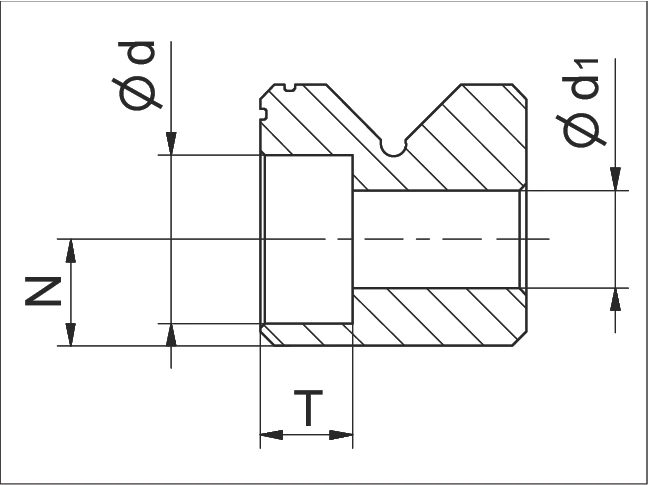

帶保持架定位系統 (KS) 的 RNG 型導軌固定孔變體示意圖

帶保持架定位系統 (KS) 的 RNG 型導軌尺寸

型號 N Ød T Ød1
RNG 4-KS 3.5 6 3.2 3.5
RNG 6-KS 5 7.8 3.5 3.8
RNG 9-KS 6 8.5 4.2 4.8

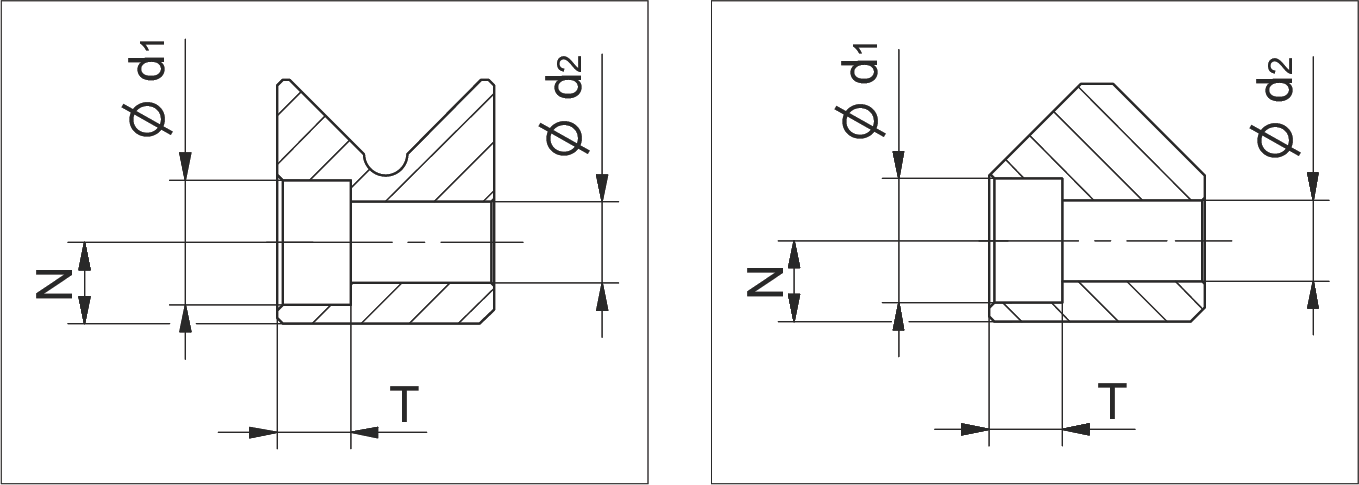

N/O 型導軌固定孔變體示意圖

N/O 型導軌的尺寸

型號 N Ød1 T Ød2
N/O 62015 6 9.5 5.2 5.5
N/O 92025 9 10.5 6.2 6.8
N/O 2025 10 13.5 8.2 8.5
N/O 2535 12 16.5 10.2 10.5
N/O 3045 14 18.5 12.2 12.5
N/O 3555 14 18.5 12.2 12.5

特殊版本 type G

Type G 固定孔變體提供另一種固定方式選擇，適用於特定的安裝需求。

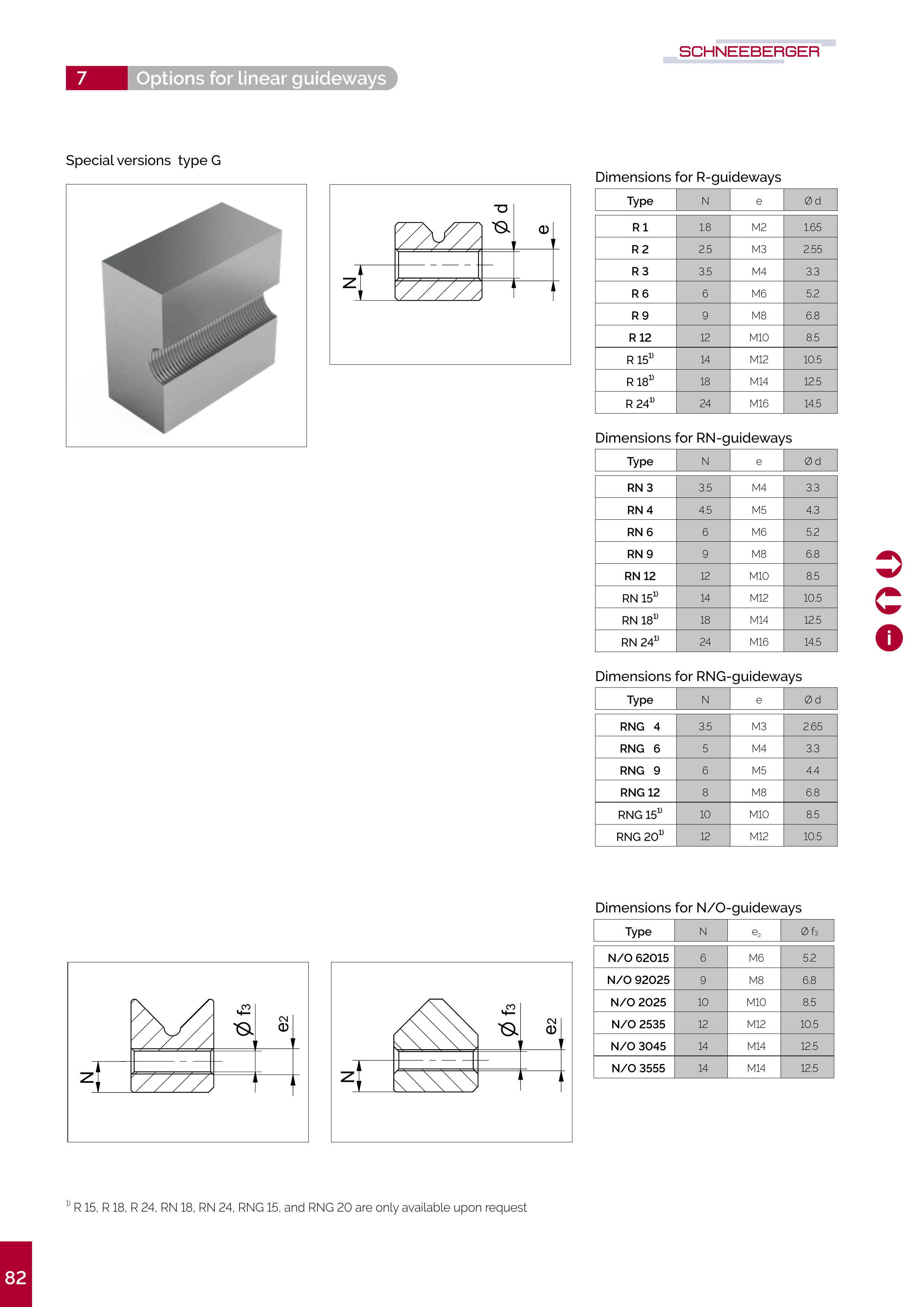

PDF 第 83 頁整頁截圖
PDF 第 84 頁前 50% 截圖

R 型導軌的尺寸（Type G）

型號 N e Ød
R 1 1.8 M2 1.65
R 2 2.5 M3 2.55
R 3 3.5 M4 3.3
R 6 6 M6 5.2
R 9 9 M8 6.8
R 12 12 M10 8.5
R 151) 14 M12 10.5
R 181) 18 M14 12.5
R 241) 24 M16 14.5

RN 型導軌的尺寸（Type G）

型號 N e Ød
RN 3 3.5 M4 3.3
RN 4 4.5 M5 4.3
RN 6 6 M6 5.2
RN 9 9 M8 6.8
RN 12 12 M10 8.5
RN 151) 14 M12 10.5
RN 181) 18 M14 12.5
RN 241) 24 M16 14.5

RNG 型導軌的尺寸（Type G）

型號 N e Ød
RNG 4 4.5 M5 4.3
RNG 6 6 M6 5.2
RNG 9 9 M8 6.8
RNG 12 12 M10 8.5
RNG 151) 14 M12 10.5
RNG 201) 18 M14 12.5

N/O 型導軌的尺寸（Type G）

型號 N e2 Øf3
N/O 62015 6 M6 5.2
N/O 92025 9 M8 6.8
N/O 2025 12 M10 8.5
N/O 2535 14 M12 10.5
N/O 3045 18 M14 12.5
N/O 3555 24 M16 14.5

M/V 型導軌的尺寸

M/V 型導軌提供多種固定孔變體選擇，適用於不同的安裝需求。

型號 N e2 g Øf3 Øf4
M/V 3015 5.5 M4 - 3.2 -
M/V 4020 7.5 M6 - 5.2 -
M/V 5025 10 M6 15 5.2 5
M/V 6035 11 M8 20 6.8 6.8
M/V 7040 13 M10 25 8.5 8.5
M/V 8050 14 M12 30 10.5 10.3

特殊版本 type D

Type D 固定孔變體為需要貫穿固定孔的應用提供解決方案。

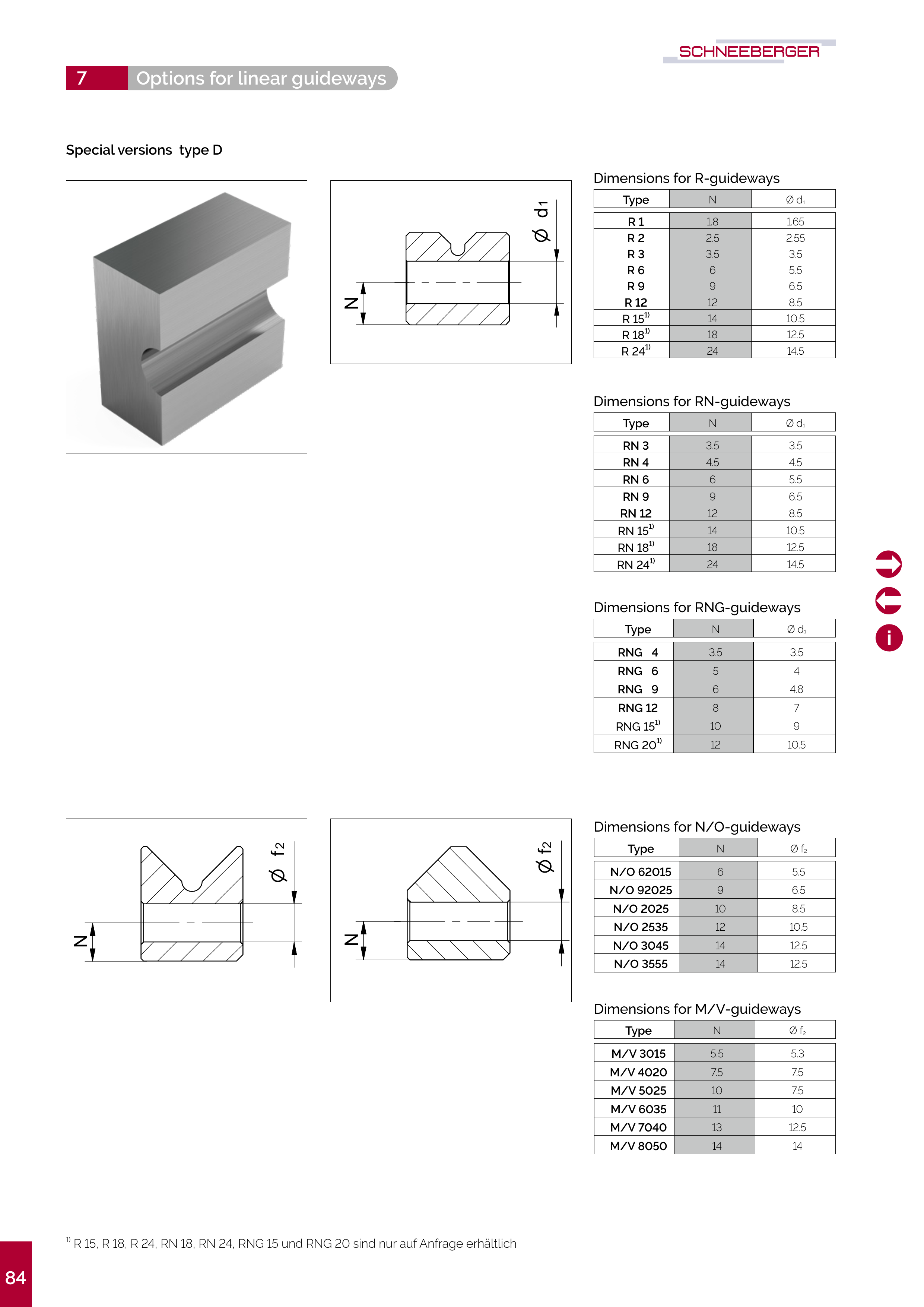

PDF 第 85 頁整頁截圖

R 型導軌的尺寸（Type D）

型號 N Ø d1
R 1 1.8 1.65
R 2 2.5 2.55
R 3 3.5 3.5
R 6 6 5.5
R 9 9 6.5
R 12 12 8.5
R 151) 14 10.5
R 181) 18 12.5
R 241) 24 14.5

RN 型導軌的尺寸（Type D）

型號 N Ø d1
RN 3 3.5 3.5
RN 4 4.5 4.5
RN 6 6 5.5
RN 9 9 6.5
RN 12 12 8.5
RN 151) 14 10.5
RN 181) 18 12.5
RN 241) 24 14.5

RNG 型導軌的尺寸（Type D）

型號 N Ø d
RNG 4 3.5 3.5
RNG 6 5 4
RNG 9 6 4.8
RNG 12 8 7
RNG 151) 10 9
RNG 201) 12 10.5

N/O 型導軌的尺寸（Type D）

型號 N Ø f2
N/O 62015 6 5.5
N/O 92025 9 6.5
N/O 2025 10 8.5
N/O 2535 12 10.5
N/O 3045 14 12.5
N/O 3555 14 12.5

M/V 型導軌的尺寸（Type D）

型號 N Ø f2
M/V 3015 5.5 5.3
M/V 4020 7.5 7
M/V 5025 10 9
M/V 6035 11 10.5
M/V 7040 13 12.5
M/V 8050 14 14

1) R 15、R 18、R 24、RN 18、RN 24、RNG 15 和 RNG 20 僅可依需求提供。
