AXCR 交叉滾子軸承由內環、外環、圓柱滾子和隔圈組成。由於其緊湊的結構，這類軸承常被用作旋轉軸承。典型應用包括銑頭、擺動軸或機器人，以及對精度要求較高的工業應用。
在交叉滾子軸承中，圓柱滾子以 90° 交叉排列在滾道中，使負載和扭矩可以均勻地在各方向吸收。
交叉滾子軸承在高度緊湊的結構中提供相對較高的軸向、徑向剛性和傾覆剛性。
軸承類型
交叉滾子軸承有多種軸承類型和設計可供選擇。基本上，我們區分以下幾種：
- 單體環 + 徑向填充塞 - 用於填充滾子和隔圈（隔片）
- 兩件式非旋轉環，單件式旋轉環
- 螺栓固定環 / 非螺栓固定環
- 客製化軸承 - 客戶指定的環尺寸、鎖固選項或齒形

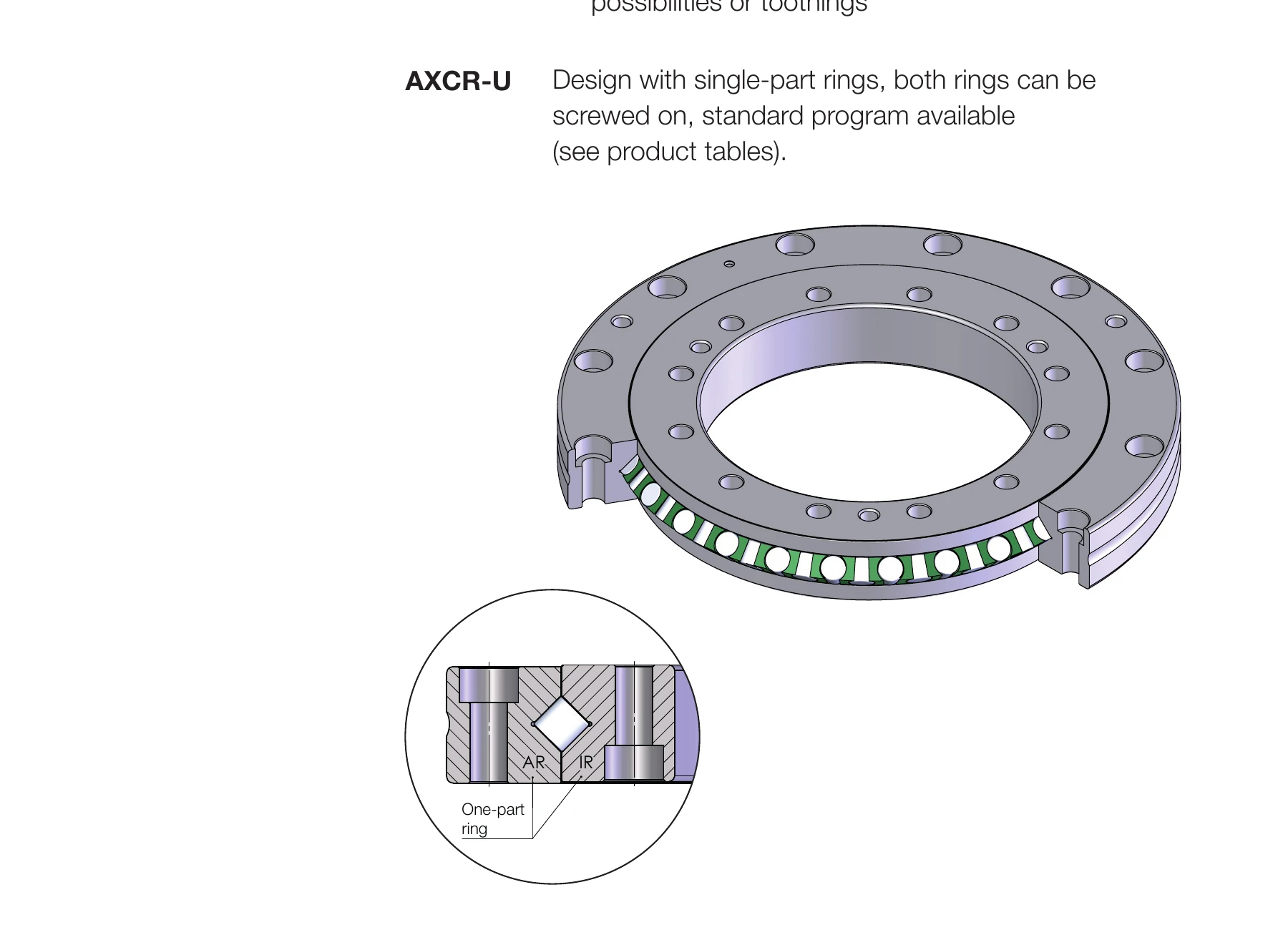

AXCR-U 設計
AXCR-U 是帶有單體環的設計，兩個環都可以螺栓固定，屬於標準產品線。
主要特點
- 單體環設計
- 徑向填充塞用於填充滾子和隔圈
- 內外環均可螺栓固定
- 標準產品線可用（見產品表）
尺寸範圍
- 內徑 d: 80 - 540 mm
- 外徑 D: 146 - 640 mm
- 高度 H: 35 - 80 mm
AXCR-S 設計
AXCR-S 是帶有等高度單體環的設計，兩個環都可以螺栓固定，屬於標準產品線。
主要特點
- 單體環設計，等高度結構
- 內外環均可螺栓固定
- 適用於需要等高度安裝的應用
- 標準產品線可用（見產品表）
尺寸範圍
- 內徑 d: 130 - 360 mm
- 外徑 D: 190 - 430 mm
- 高度 H: 26 - 40 mm
AXCR-M 客製化設計
AXCR-M 是客戶特定設計，使用單體環。滾子元件和隔圈通過徑向填充塞填充。環設計可配備沉頭孔、通孔、螺紋孔或無孔。軸承的所有特性均根據客戶要求進行調整。
客製化選項
- 客戶指定的環尺寸
- 特殊鎖固選項（沉頭孔、通孔、螺紋孔或無孔）
- 齒形設計（內齒或外齒，如需要）
- 特殊材料或表面處理
如需客製化 AXCR-M 軸承，請聯繫 myonic 應用工程團隊討論您的具體需求。
設計對比
| 特性 | AXCR-U | AXCR-S | AXCR-M |
|---|---|---|---|
| 環設計 | 單體環 | 單體環（等高度） | 客製化 |
| 填充方式 | 徑向填充塞 | 徑向填充塞 | 徑向填充塞 |
| 螺栓固定 | 內外環均可 | 內外環均可 | 根據需求 |
| 產品供應 | 標準產品線 | 標準產品線 | 按需定製 |
| 內徑範圍 | 80 - 540 mm | 130 - 360 mm | 依客戶需求 |
| 典型應用 | 通用精密應用 | 等高度安裝需求 | 特殊要求應用 |
軸承結構
AXCR 交叉滾子軸承由以下主要部件組成：
| 組件 | 說明 |
|---|---|
| 內環 | 軸承內部環，帶有滾道和安裝孔 |
| 外環 | 軸承外部環，帶有滾道和安裝孔 |
| 圓柱滾子 | 以 90° 交叉排列，負載負載 |
| 隔圈（隔片） | 分隔滾子，保持間距 |
| 填充塞 | 用於填充滾子和隔圈的徑向開口 |
| 密封 | 間隙密封或迷宮密封（可選） |
