AMS 3B Size 45 技術規格
Incremental Measuring System with Roller Profile - Size 45
導軌型式 AMS 3B S 45
| AMS 3B S 45-N | AMS 3B S 45-C |
|---|---|
 |  |
| 標準型 | 蓋板型 |

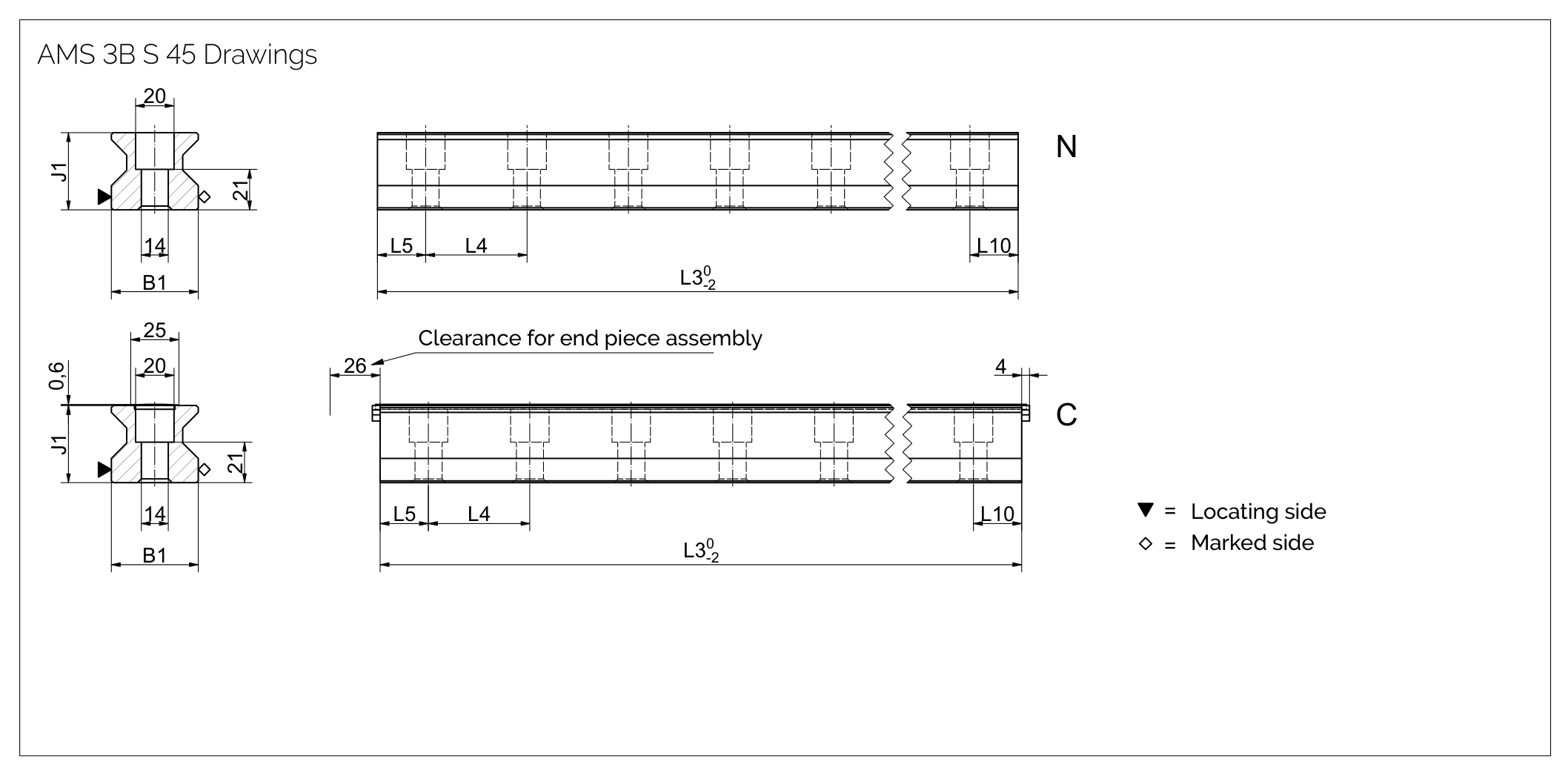

導軌尺寸圖 AMS 3B S 45
導軌規格
| 參數 | AMS 3B S 45-N | AMS 3B S 45-C |
|---|---|---|
| 軌道寬度 B1 (mm) | 45 | 45 |
| 軌道高度 J1 (mm) | 38 | 38 |
| 最大單件長度 L3 (mm) | 6000 | 6000 |
| 固定孔間距 L4 (mm) | 60 | 60 |
| 首/末孔位置 L5/L10 (mm) | 30 | 30 |
| 軌道重量 (kg/m) | 9.5 | 9.5 |
滑塊型式 AMS 3B W 45
| W-A | W-B | W-C | W-D | W-E | W-F | W-G |
|---|---|---|---|---|---|---|
 |  |  |  |  |  |  |
| 短滑塊 寬型 | 長滑塊 寬型 | 短滑塊 窄型 | 長滑塊 窄型 | 短滑塊 迷你型 | 短滑塊 窄法蘭 | 長滑塊 窄法蘭 |

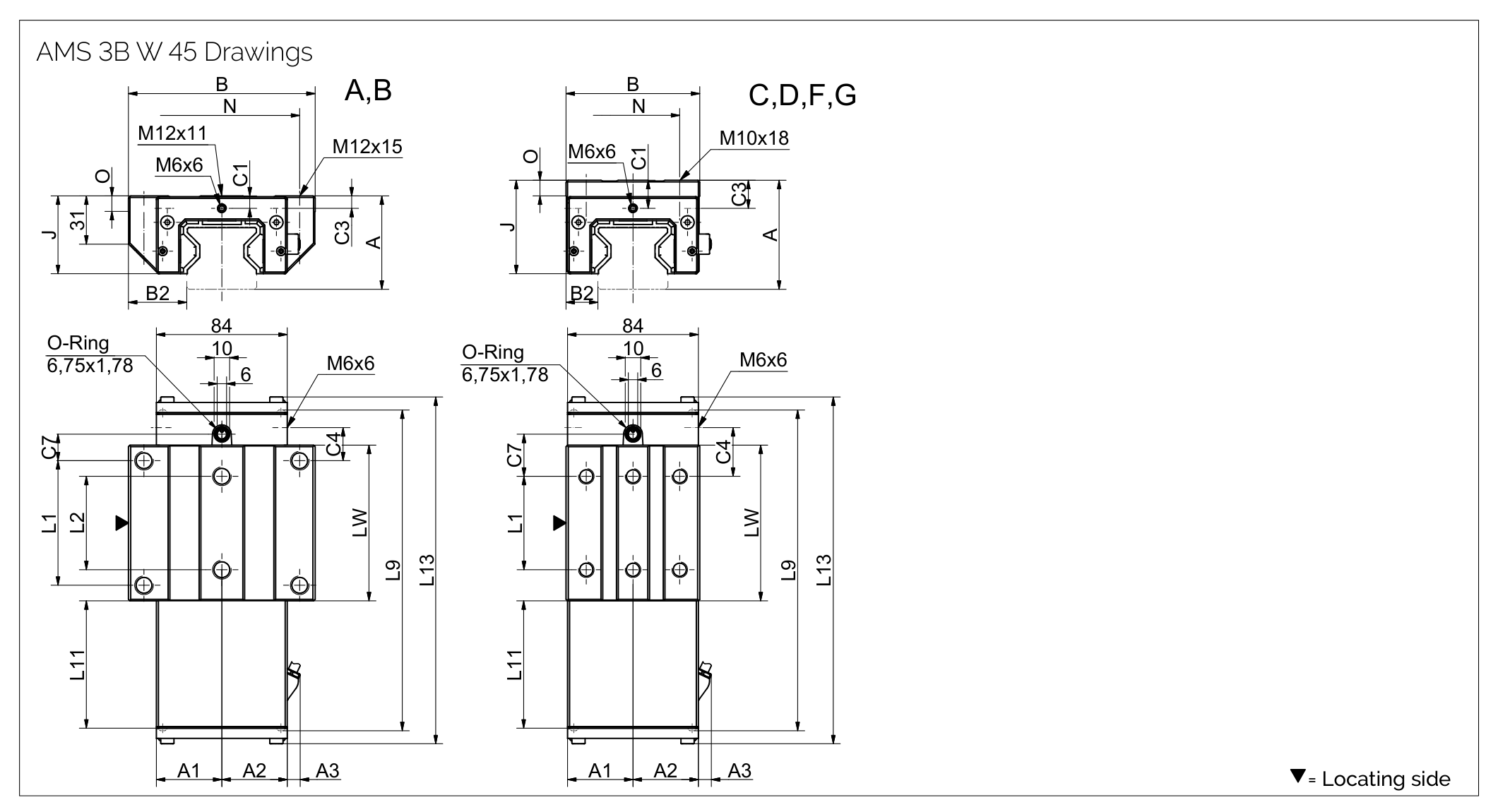

滑塊尺寸圖 AMS 3B W 45
滑塊規格 AMS 3B W 45
| 參數 | W 45-A | W 45-B | W 45-C | W 45-D | W 45-F | W 45-G |
|---|---|---|---|---|---|---|
| 系統高度 A (mm) | 60 | 60 | 73 | 73 | 60 | 60 |
| 滑塊寬度 B (mm) | 120 | 120 | 86 | 86 | 86 | 86 |
| 滑塊高度 J (mm) | 50 | 50 | 63 | 63 | 50 | 50 |
| 滑塊長度 L (mm) | 118.6 | 154.6 | 118.6 | 154.6 | 118.6 | 154.6 |
| 滑塊重量 (kg) | 2.8 | 3.6 | 2.2 | 2.9 | 1.8 | 2.4 |
負載額定值
| 滑塊型式 | C0 靜負載 (N) | C100 動負載 (N) | M0Q 靜橫向力矩 (Nm) | M0L 靜縱向力矩 (Nm) |
|---|---|---|---|---|
| A / C / F | 158,000 | 71,000 | 3,320 | 2,530 |
| B / D / G | 208,000 | 95,000 | 4,650 | 3,640 |
訂購代碼範例
AMS 3B 導軌訂購代碼
AMS 3B S 45-N-G1-KC-R1-2500-30-30
AMS 3B 滑塊訂購代碼（類比輸出）
AMS 3B W 45-B-V0-S11-LV-AV
