Type SK and SKD
Type SK 循環單元配備滾珠，適用於中小型負載。
此循環單元與 SCHNEEBERGER Type R 和/或 Type RD 線性導軌配合使用。SK 單元可用於節省空間的設計，在各個方向上具有相同的負載。
尺寸 6 和 9（尺寸 12 按需提供）可額外配備阻尼元件（型號標記為 SKD）。這些阻尼元件提供更好的平滑性，但負載能力會略有降低。
基準數據
支撐結構
- 高精度淬火研磨
材料
- 支撐結構：整體淬火工具鋼，硬度 58 - 62 HRC
- 滾動元件：整體淬火滾動軸承鋼，硬度 58 - 64 HRC
- 尺寸 1、2、9 和 12 的傳動部件：陽極氧化鋁
- 尺寸 3 和 6t 的傳動部件：根據長度使用塑料或鋁
- 防腐蝕版本可按需提供
- SKD 的阻尼元件：塑料
- 刮片：塑料
刮片
- 從尺寸 3 開始，標配可更換的塑料軌道刮片
速度
2 m/s
加速度
50 m/s²
工作溫度
-40°C 至 +80°C
相容性
可配合安裝的循環單元
- SKC 和 SR
可配合使用的產品
- 線性導軌 Type R 和 RD
Type SK 和 SKD 的尺寸與負載能力
| 型號與尺寸 | 重量 (g) | 尺寸 (mm) | C (N) | 選項 (見第8章) | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | Dw | F | H | J | Kt | L | L1 | L3 | N | a | d | e | f | f1 | g | m | o | SK | SKD | |||
| SK 1-022 | 5 | 4 | 1.5 | 8.4 | 7.25 | 6.9 | 9 | 22 | 10 | - | 4.8 | 0.3 | 3 | M2 | 1.65 | - | 2.6 | - | 1.2 | 63 | - | GP |
| SK 2-032 | 10 | 6 | 2 | 11 | 9.5 | 9 | 16 | 32 | 15 | - | 6 | 0.3 | 4.4 | M3 | 2.55 | - | 4 | - | 1.9 | 135 | - | GP |
| SK 3-075 | 45 | 8 | 3 | 16.9 | 14.5 | 13.8 | 48 | 75 | 25 | 12.5 | 9 | 0.5 | 6 | M4 | 3.3 | 1.5 | 4.9 | 11.5 | 2.4 | 425 | - | GP |
| SK 6-100 SKD 6-100 | 200 | 15 | 6 | 28.9 | 24.5 | 22.9 | 60 | 100 | 50 | 25 | 15 | 1 | 9.5 | M6 | 5.2 | 2 | 9.8 | 19.7 | 4.4 | 715 | 650 | GP |
| SK 6-150 SKD 6-150 | 300 | 15 | 6 | 28.9 | 24.5 | 22.9 | 102 | 150 | 2×50 | 25 | 15 | 1 | 9.5 | M6 | 5.2 | 2 | 9.8 | 19.7 | 4.4 | 1,170 | 1,100 | GP |
| SK 9-150 SKD 9-150 | 670 | 22 | 9 | 45.1 | 39 | 36.7 | 90 | 150 | 100 | 50 | 26 | 1.5 | 10.5 | M8 | 6.8 | 3 | 15.8 | 32.4 | 6.3 | 1,650 | 1,500 | GP |
| SK 9-200 SKD 9-200 | 940 | 22 | 9 | 45.1 | 39 | 36.7 | 144 | 200 | 100 | 50 | 26 | 1.5 | 10.5 | M8 | 6.8 | 3 | 15.8 | 32.4 | 6.3 | 2,550 | 2,400 | GP |
| SK 12-2001) SKD 12-2001) | 1,470 | 28 | 12 | 57.1 | 49 | 45.9 | 120 | 200 | 100 | 50 | 32 | 2 | 13.5 | M10 | 8.5 | 3 | 19.8 | 40.2 | 7.7 | 2,860 | 2,600 | GP |
註記：
- 1) SK 12 和 SKD 12 僅應要求提供
Type SK 和 SKD 的安裝尺寸與許可扭矩

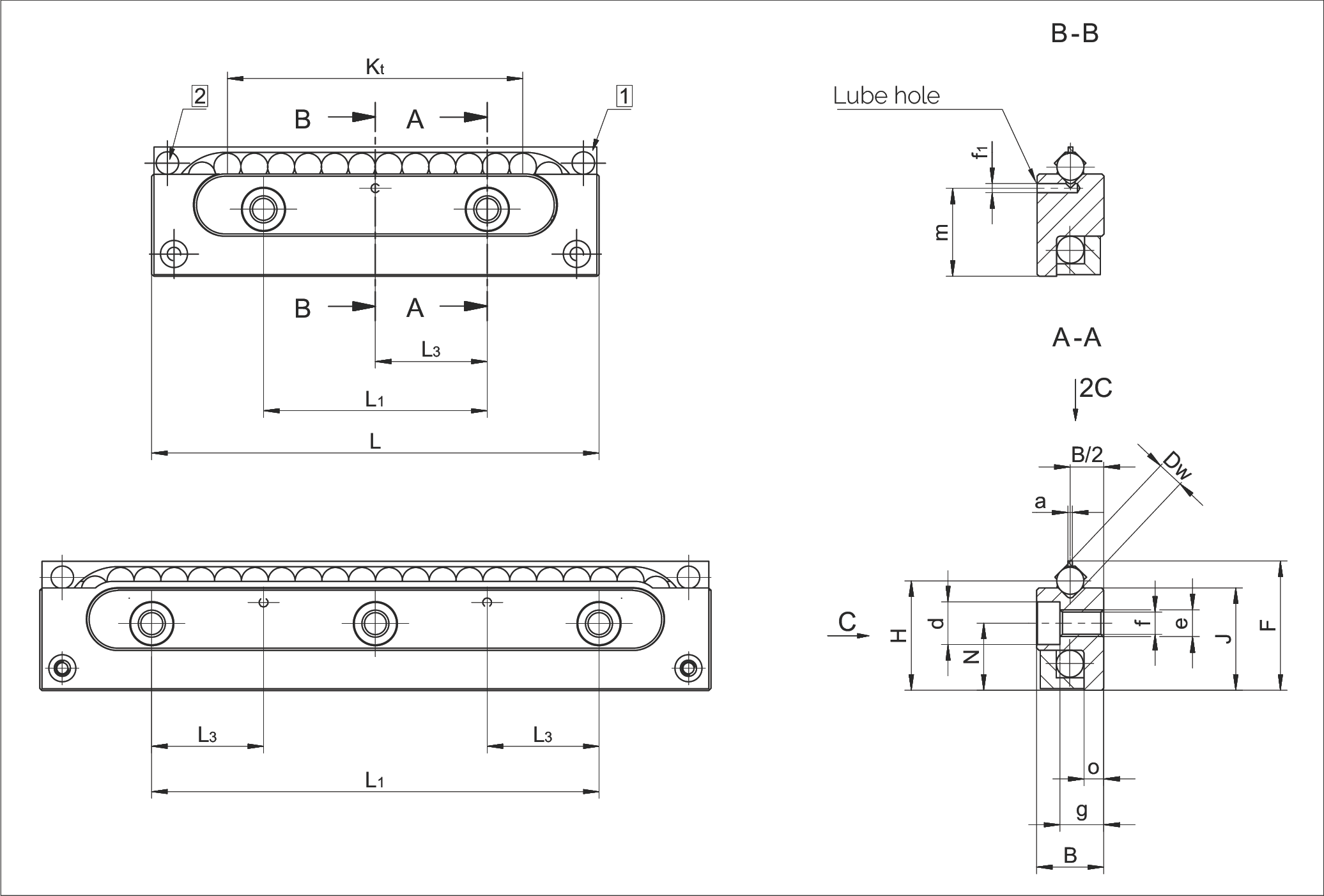

安裝尺寸

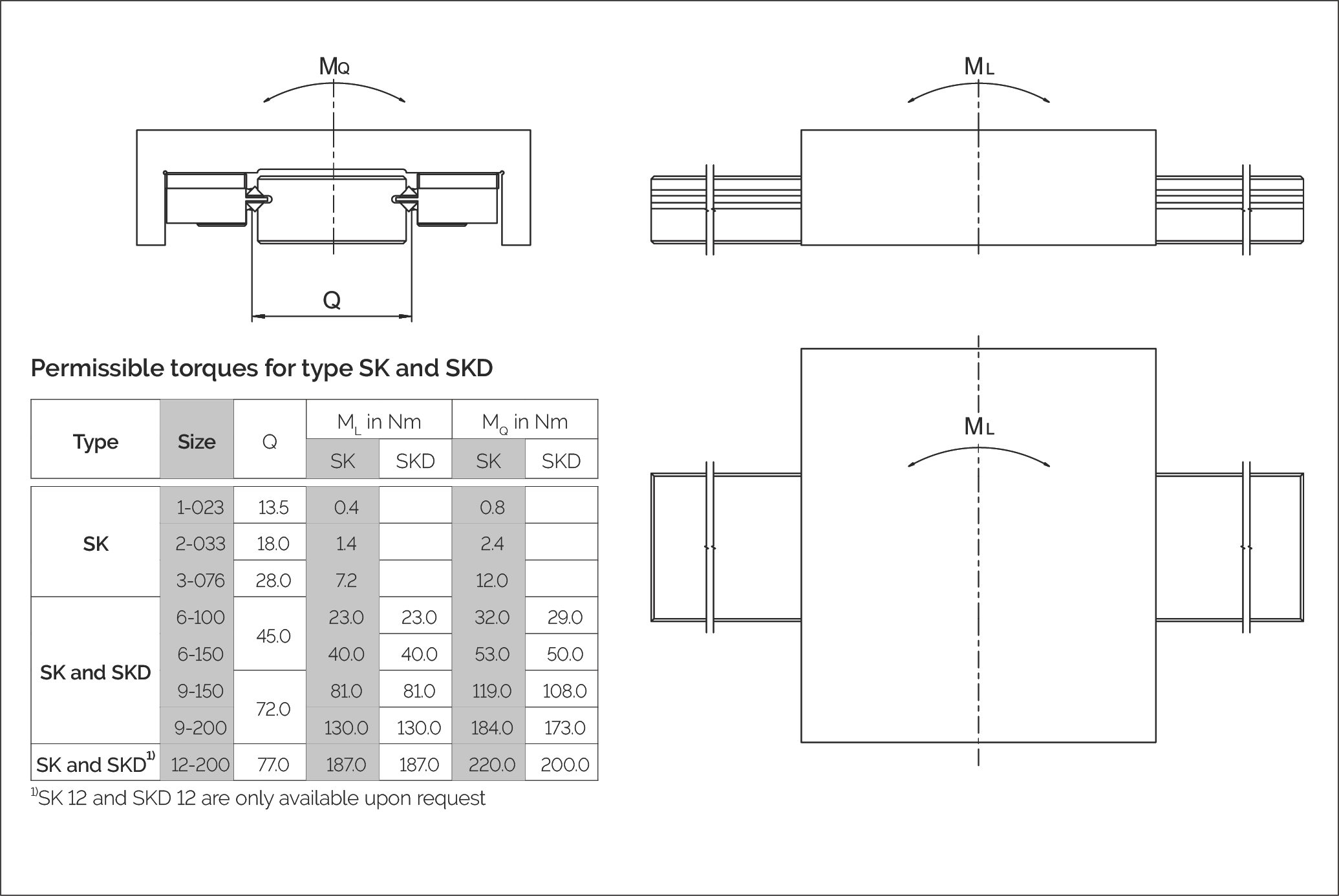

許可扭矩
