UPLplus -- the accelerator

產品介紹

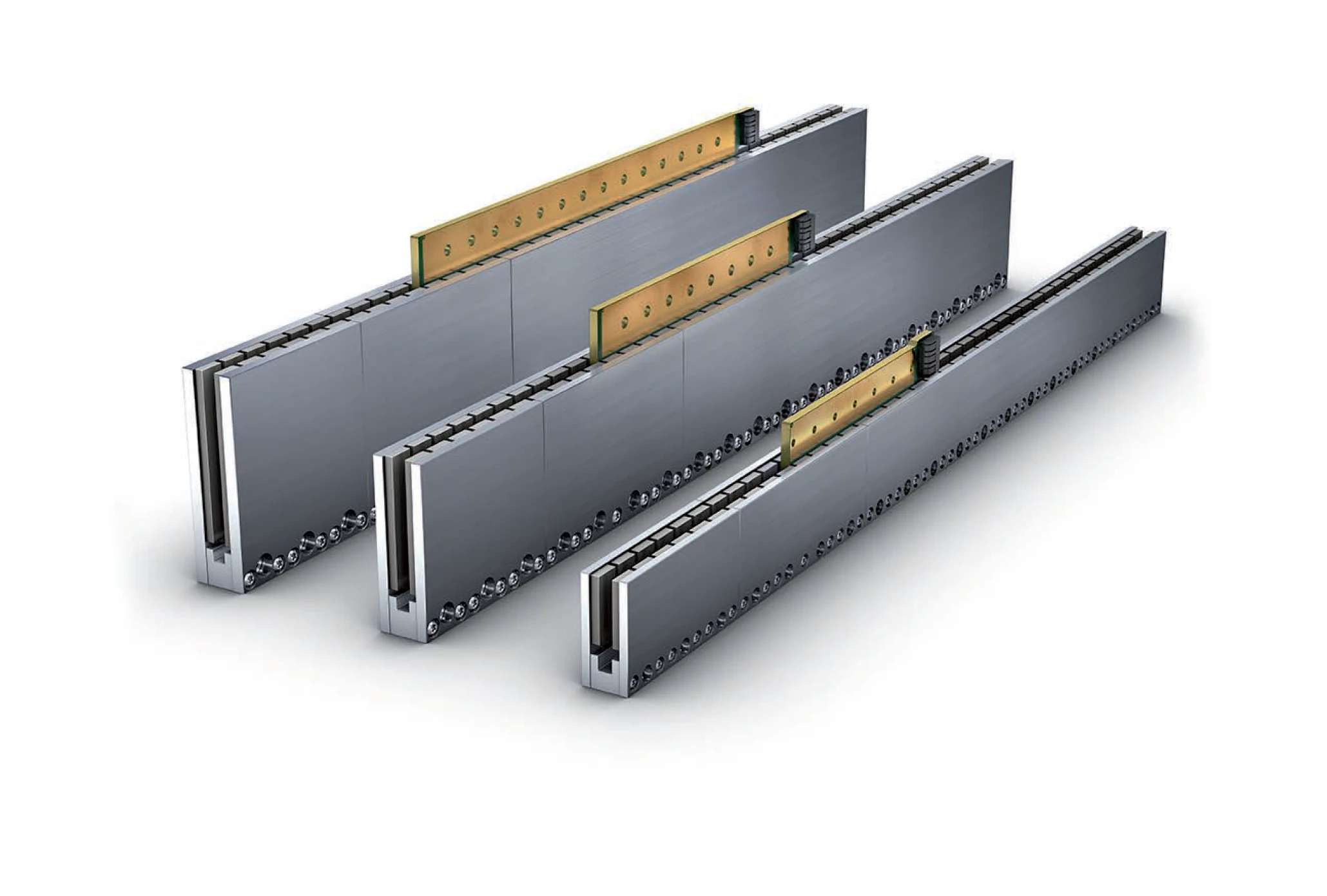

UPLplus 是一款無鐵芯線性馬達，其力質比 (force-to-mass ratio) 比同類競品高達 42%。

Schaeffler Industrial Drives 追求輕量化設計，特別適用於醫療技術和自動化領域。運動軸可設計得更小更輕，帶來更高加速度和更大產出。

創新製造技術結合不同材料，使 Primary part 具備低質量且優異的散熱特性。比傳統繞線線圈技術多產生高達 43% 的額定力。

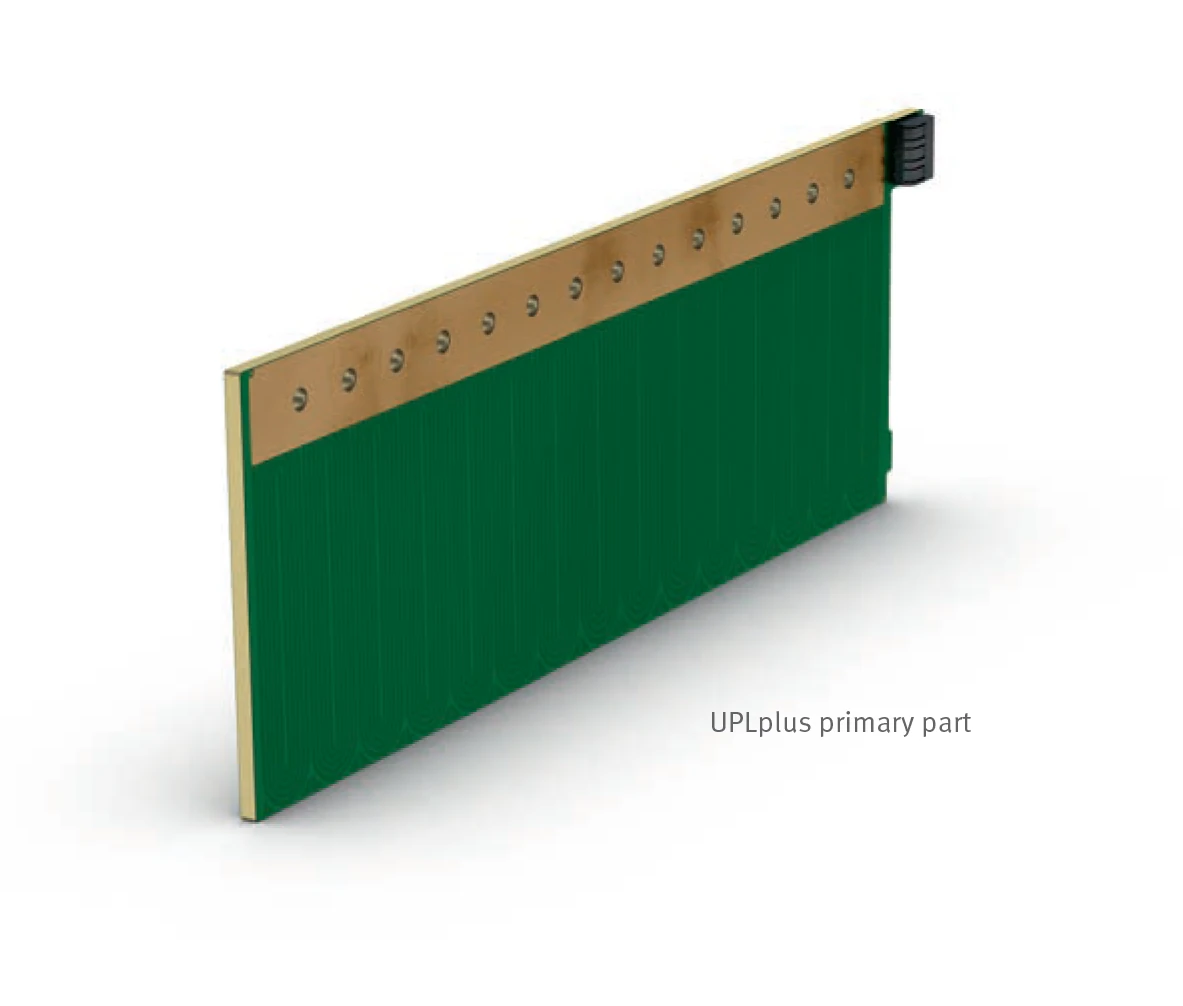

UPLplus primary parts 採用印刷電路技術，極為輕量。

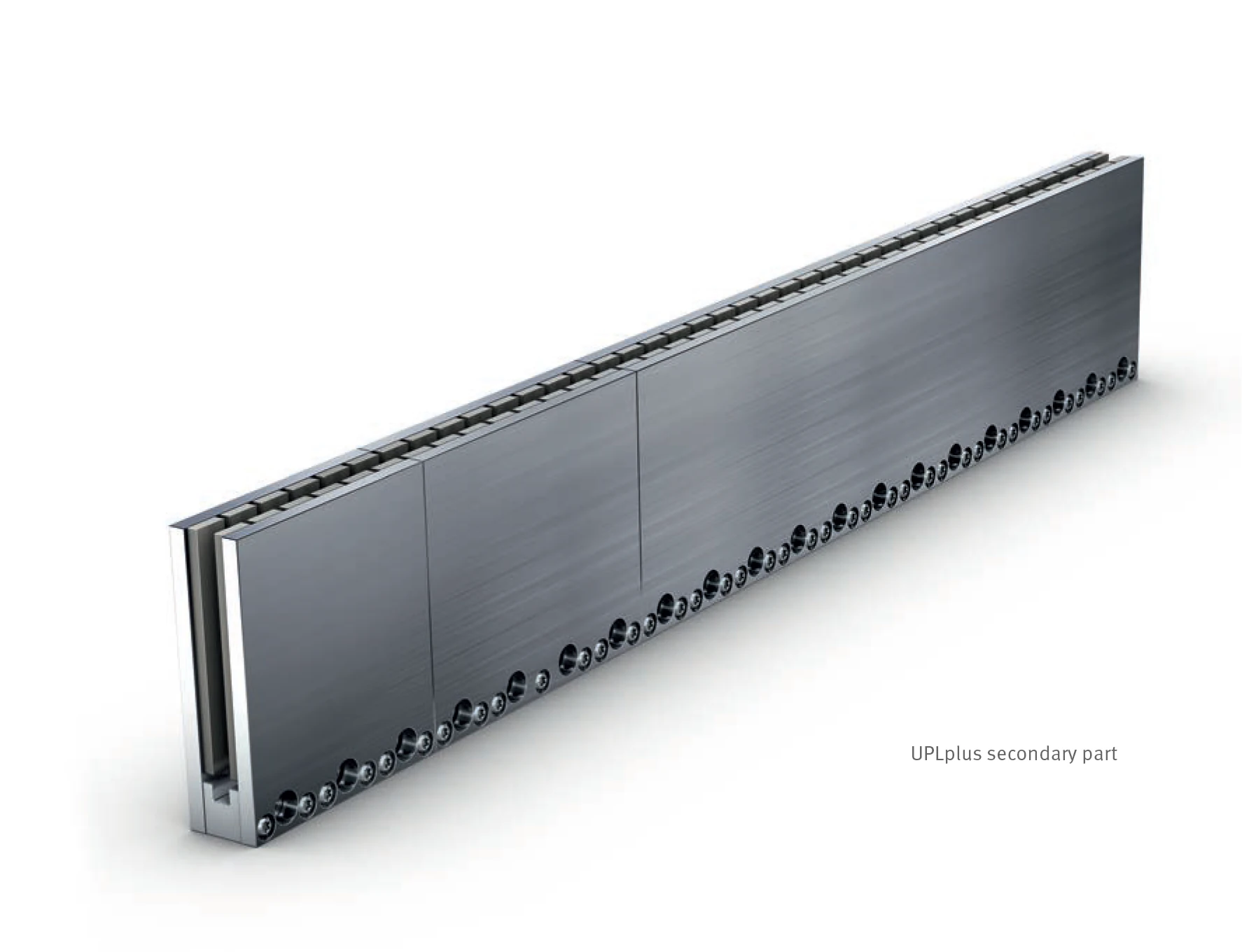

U 型 UPLplus secondary parts 可輕鬆適配周圍結構。

優勢

• 無頓轉力矩 (No cogging torque)
• 最佳同步性 (Optimum synchronisation)
• 最佳定位精度 (Optimum positioning accuracy)
• 對導引系統無吸引力 (No attraction forces to the guidance system)
• 動態定位提高產出與生產力
• 製造技術創新使馬達尺寸更小
• 馬達質量降低使結構更緊湊、更輕量

應用領域

The perfect drive for every application...

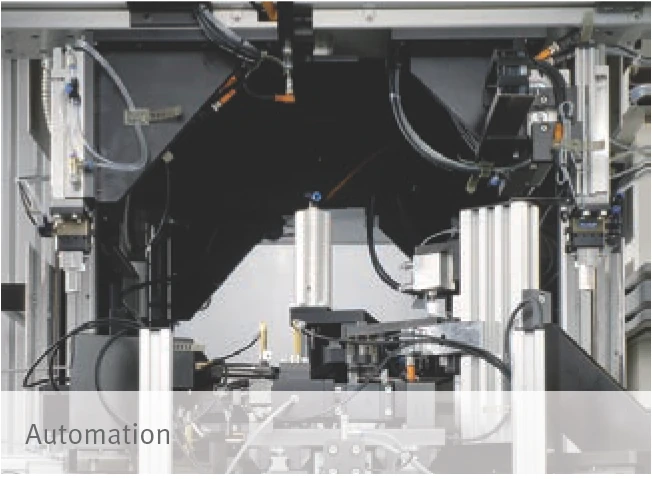

Automation

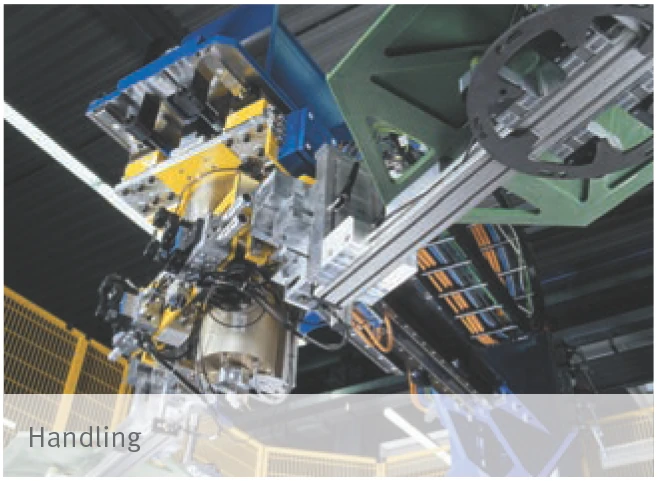

Handling

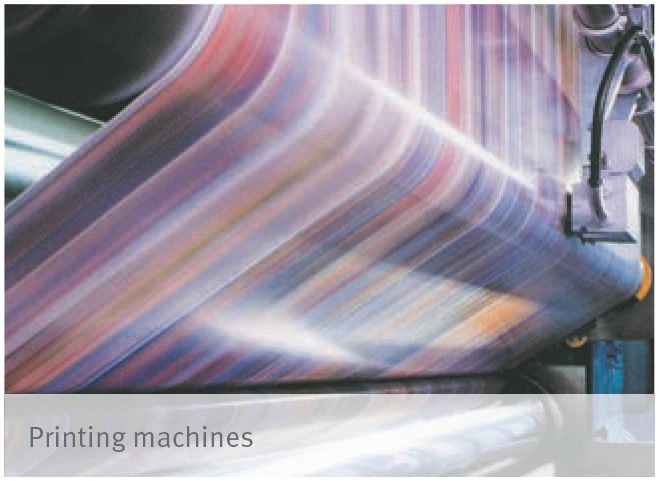

Printing machines

Medical engineering

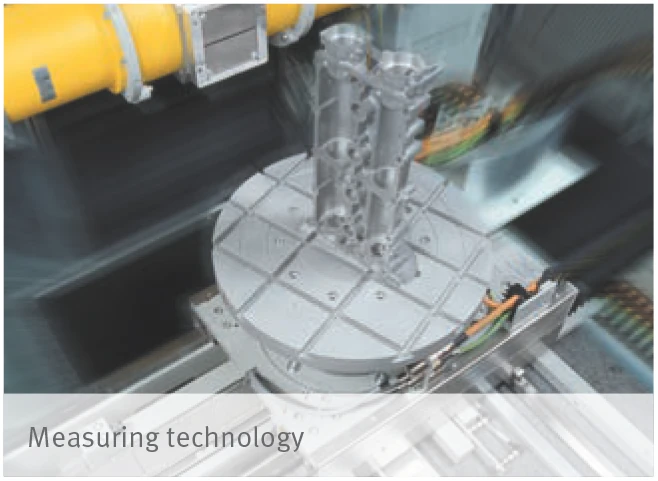

Measuring technology

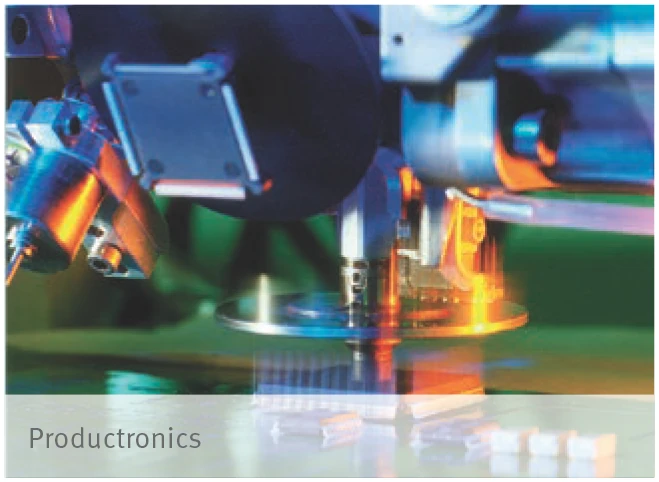

Productronics

模組化配置

透過不同排列 primary 和 secondary parts，可實現各種應用：短行程移動 secondary part（primary part 固定，無移動纜線）、多個自主或並聯運行的 primary parts 在同一 secondary part 軌道（可從兩側安裝），以及龍門驅動。

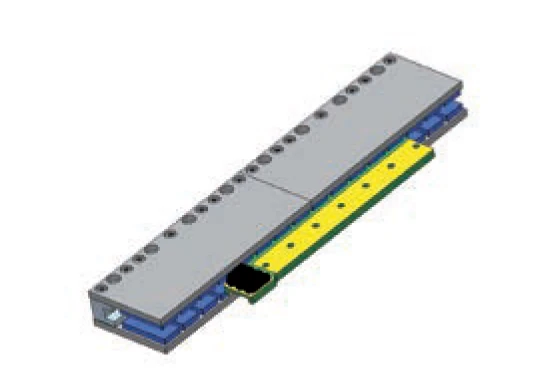

配置 1

一個 primary part 配一條 secondary part 軌道

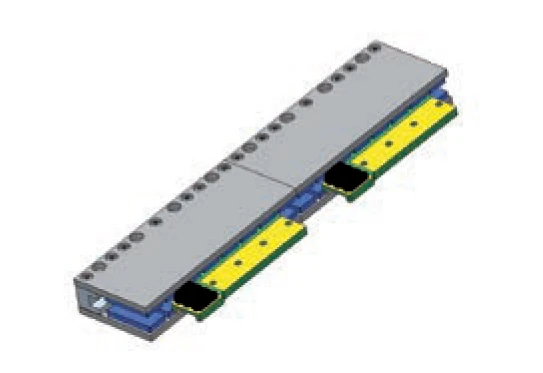

配置 2

多個 primary parts 配一條 secondary part 軌道

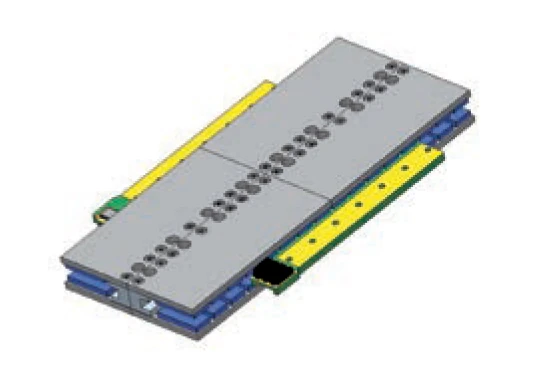

配置 3

Primary parts 並聯連接 版本 1

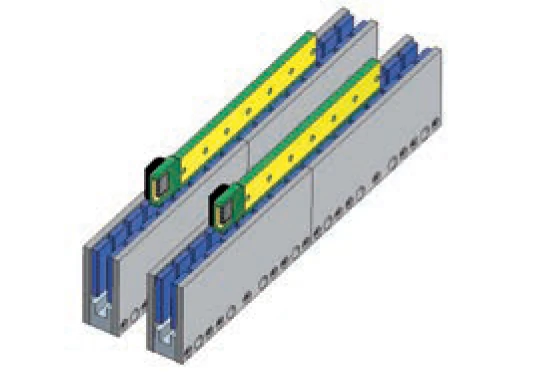

配置 4

Primary parts 並聯連接 版本 2

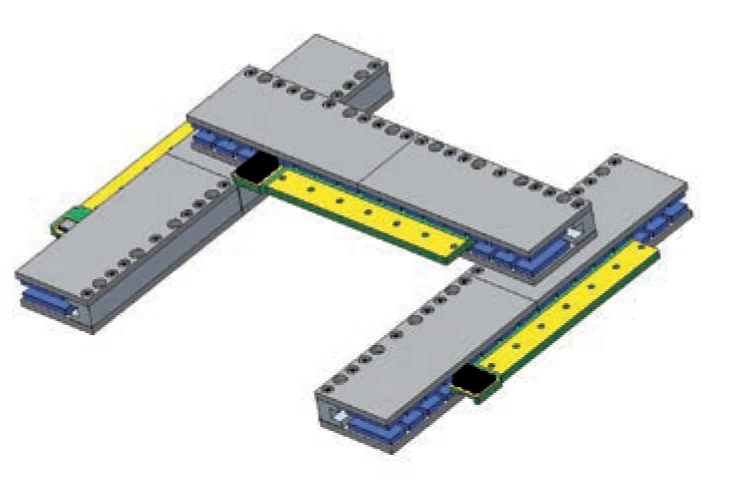

配置 5

十字台或龍門配置
