AXCR-U 尺寸表

尺寸標註圖

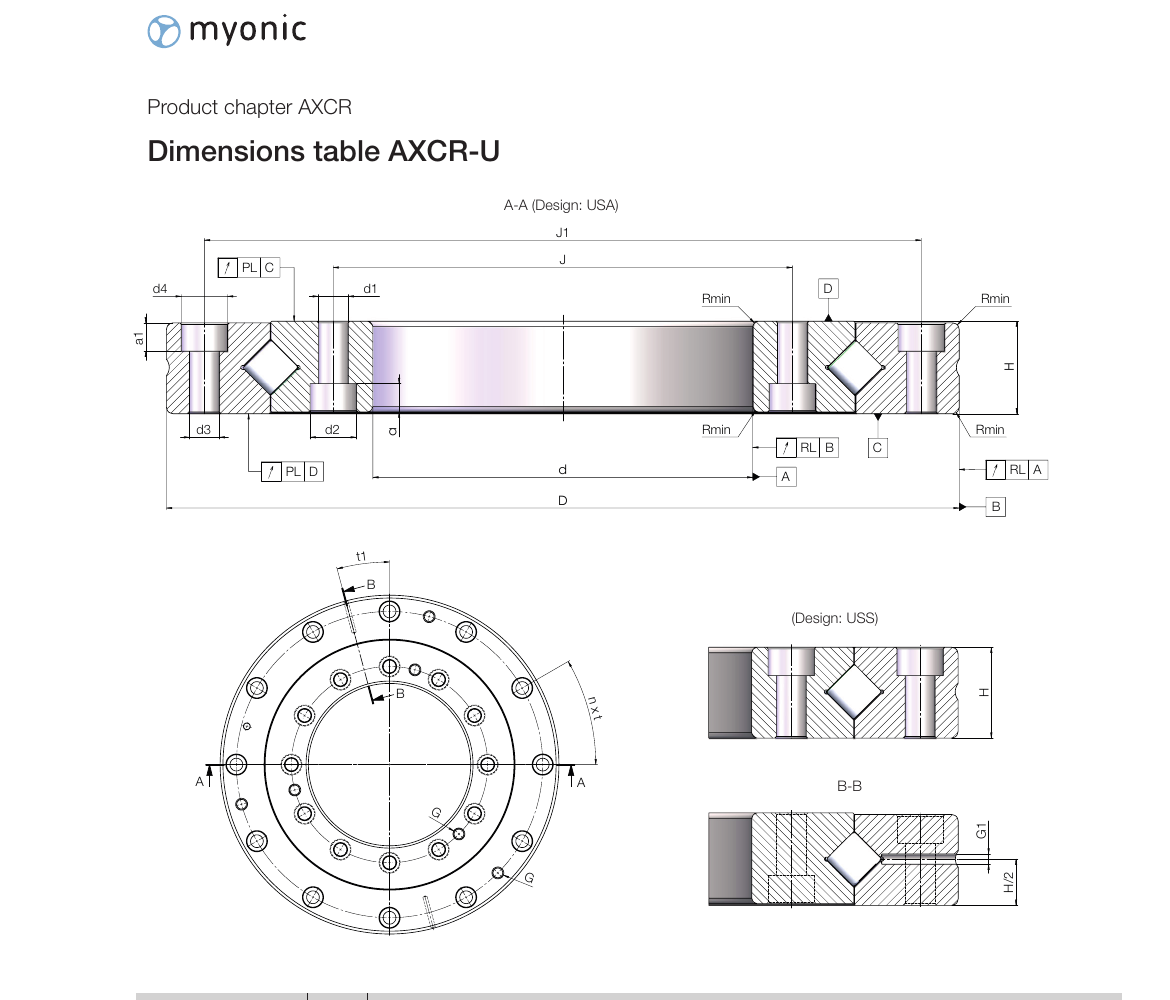

AXCR-U 尺寸標註：A-A 剖面（USA／USS 設計）、端面與 B-B 細節。來源：myonic 官方 AXCR 型錄 p.28（Dimensions table AXCR-U）。

符號說明

型號	m [kg]	d（內徑）		D（外徑）		H（USA）		H（USS）		J [mm]	J1 [mm]	t1	G1 [mm]
型號	m [kg]	mm	∆d	mm	∆D	mm	∆H	mm	∆H	J [mm]	J1 [mm]	t1	G1 [mm]
AXCR 80-U	2.6	80	0 / −0.009	165	0 / −0.013	22	±0.150	21.5	±0.150	97	148	18°	3.1
AXCR 90-U	4.9	90	0 / −0.010	210	0 / −0.015	25	±0.150	24.5	±0.150	112	187	15°	3.1
AXCR 115-U	6.9	115	0 / −0.010	240	0 / −0.015	28	±0.150	27.5	±0.150	139	217	15°	3.1
AXCR 160-U	11.8	160	0 / −0.013	295	0 / −0.018	35	±0.200	34.5	±0.200	184	270	15°	6
AXCR 210-U	22.0	210	0 / −0.015	380	0 / −0.020	40	±0.200	39.5	±0.200	240	350	11.25°	6
AXCR 270-U	14.9	270	0 / −0.018	400	0 / −0.020	30	±0.250	29.5	±0.250	298	376	11.25°	6
AXCR 350-U	42.6	350	0 / −0.023	540	0 / −0.028	45	±0.300	44.5	±0.300	385	505	7.5°	6
AXCR 360-U	35.8	360	0 / −0.023	540	0 / −0.028	40	±0.300	39.5	±0.300	395	510	7.5°	6
AXCR 540-U	62.1	540	0 / −0.030	718	0 / −0.035	50	±0.300	49.5	±0.300	574	684	5°	6

符號說明

型號	內環				外環				拔出螺紋		n × t	MA¹⁾ [Nm]
型號	d1 [mm]	d2 [mm]	a [mm]	n	d3 [mm]	d4 [mm]	a1 [mm]	n	G	數量	n × t	MA¹⁾ [Nm]
AXCR 80-U	5.5	9.5	5.4	10	5.5	9.5	5.4	10	M8	2	10 × 36°	8.5
AXCR 90-U	9	14	8.6	12	9	14	8.6	12	M8	3	12 × 30°	34
AXCR 115-U	9	14	8.6	12	9	14	8.6	12	M8	3	12 × 30°	34
AXCR 160-U	11	17.5	10.6	12	11	17.5	10.6	12	M10	3	12 × 30°	68
AXCR 210-U	13.5	20	12.6	16	13.5	20	12.6	16	M10	2	16 × 22.5°	116
AXCR 270-U	9	14	8.6	16	9	14	8.6	16	M10	2	16 × 22.5°	34
AXCR 350-U	13.5	20	12.6	24	13.5	20	12.6	24	M10	3	24 × 15°	116
AXCR 360-U	13.5	20	12.6	24	13.5	20	12.6	24	M10	3	24 × 15°	116
AXCR 540-U	13.5	20	12.6	36	13.5	20	12.6	36	M10	3	36 × 10°	116

符號說明

型號	負載額定值 [kN]				nG²⁾ [rpm]	MRL³⁾ [Nm]	內環 PL & RL⁴⁾ [μm]			外環 PL & RL⁴⁾ [μm]			Cal [kN/μm]	Crl [kN/μm]	Ckl [kNm/mrad]	Rmin [mm]
型號	Ca	C0a	Cr	C0r	nG²⁾ [rpm]	MRL³⁾ [Nm]	P4	P2	UP	P4	P2	UP	Cal [kN/μm]	Crl [kN/μm]	Ckl [kNm/mrad]	Rmin [mm]
AXCR 80-U	49.4	177.8	44.0	71.1	320	5	4	2.5	2	8	5	3	1.4	0.8	2.7	1
AXCR 90-U	74.9	273.7	66.7	109.5	270	6	5	2.5	2	10	7	4	1.7	0.9	4.5	1.5
AXCR 115-U	103.8	388.2	92.5	155.3	225	10	5	2.5	2	10	7	4	1.8	0.9	6.9	1.5
AXCR 160-U	147.5	594.0	131.3	237.6	180	12	6	5	3	11	7	4	2.3	1.2	14.2	2
AXCR 210-U	206.2	911.6	183.5	364.6	140	18	8	5	3	13	8	5	3.0	1.5	32.1	2.5
AXCR 270-U	147.0	757.0	130.6	302.8	120	25	10	6	4	13	8	5	3.2	1.6	44.0	3
AXCR 350-U	254.2	1368.0	225.9	547.2	90	40	12	7	4	17	10	7	4.4	2.3	106.4	2.5
AXCR 360-U	258.0	1402.9	229.2	561.2	90	50	12	7	4	17	10	7	4.3	2.2	106.8	3.5
AXCR 540-U	307.3	1964.4	272.9	785.8	65	100	16	10	6	20	15	9	6.7	3.3	320.9	4

¹⁾ 螺栓鎖固扭矩依 DIN 912、強度等級 10.9。

²⁾ 高速應用請向 sales@eb-system.com 洽詢。

³⁾ 量測轉速 n_const = 5 rpm。

⁴⁾ 於具理想周邊結構的已安裝軸承上量測。

可至基準精密下載專區下載 CAD 模型（STEP）與數據表：
