概述 (General)
通過純感應式量測系統，可實現最高系統精度小於 ±2μm 弧長（Bogenlänge / arc length）。
量測系統由帶有增量編碼的固體量測環以及帶有感測器和類比-數位評估電子設備的量測頭組成。根據要求，可使用單頭或多頭掃描器，量測環直接安裝在軸承內環上。
整合式量測系統適用於尺寸 150 至 650。對於某些尺寸，整體高度大於無量測系統的標準軸承（詳見產品表）。量測頭整合在周邊結構中，或使用距離板直接安裝在外環上。距離板必須由客戶提供。
特點 (Characteristics)
尺寸與編碼
- 可用尺寸 150 至 650 mm
- 增量式編碼 (Incremental)
量測頭
- 微型量測頭，最小安裝尺寸
- 單頭和多頭掃描器可選
- 多頭掃描消除偏心和徑向跳動誤差
環境性能
- 防塵等級 IP67
- 抗磁場干擾
- 工作溫度 -10°C 至 +100°C
輸出信號
- 內建參考脈衝，支援距離編碼
- 類比輸出信號 (1VSS)，細分信號週期至 15μm
- 數位輸出 RS-422 / TTL，分辨率至 0.125 μm
單頭量測（軸向）

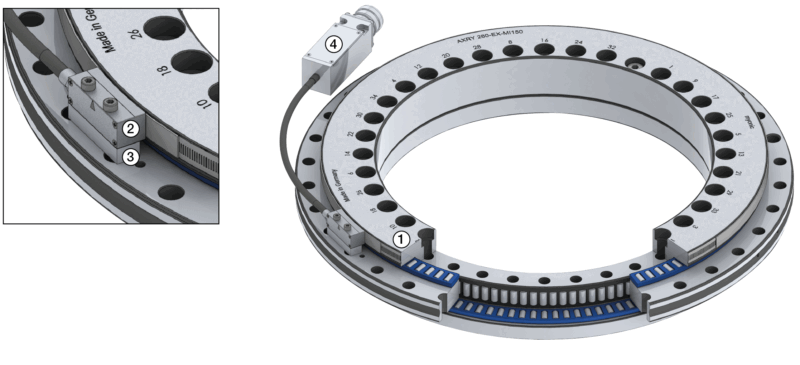

Single-head Measurement (Axial)
| 編號 | 組件 | 說明 |
|---|---|---|
| 1 | AXRY-MI | 帶量測環的軸承 |
| 2 | 量測頭 (Measuring Head) | 軸向安裝的感應式量測頭 |
| 3 | 距離板 (Distance Plate) | 用於正確定位量測頭 |
| 4 | 外部評估電子設備 | 信號處理單元 |
雙頭量測（徑向）

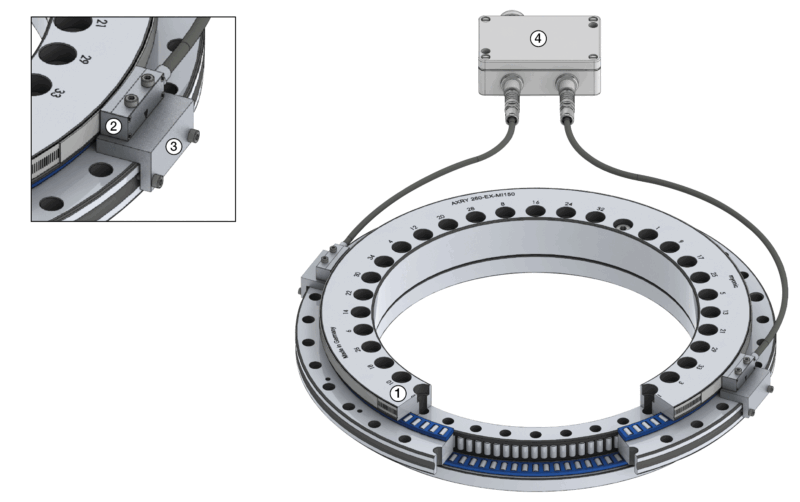

Double-head Measurement (Radial)
| 編號 | 組件 | 說明 |
|---|---|---|
| 1 | AXRY-MI | 帶量測環的軸承 |
| 2 | 量測頭 (Measuring Head) | 徑向安裝的感應式量測頭 |
| 3 | 距離板 (Distance Plate) | 用於正確定位量測頭 |
| 4 | MHS 評估電子設備 | 多頭系統信號處理單元 |
增量式量測頭距離板建議
Recommendation Distance Plates for Incremental Measuring Heads
如果您想將增量式量測頭直接安裝到軸承外環上，則需要距離板。軸承外環上已有間距為 51mm 的 M4 螺紋。這些螺紋適用於絕對式量測頭以及用於增量式量測頭的距離板安裝（通過 16mm 間距的 M3 螺紋）。
為使增量式量測頭能夠在正確位置進行量測，必須使用距離板調整兩個距離 DP-L 和 DP-H。
DP-H：距離板高度（垂直方向）｜DP-L：距離板長度偏移（水平方向）
| 軸承型號 | DP-H (mm) | DP-L (mm) |
|---|---|---|
| AXRY 150 | 5 | 4.56 |
| AXRY 180 | 5 | 4.62 |
| AXRY 200 | 5 | 4.60 |
| AXRY 260 | 7 | 4.07 |
| AXRY 325 | 7 | 4.10 |
| AXRY 395 | 7 | 2.29 |
| AXRY 460 | 9 | 2.65 |
| AXRY 580 | 14 | 4.53 |
| AXRY 650 | 20 | 2.63 |
