5.1 Type R 和 RD | SCHNEEBERGER 線性軸承

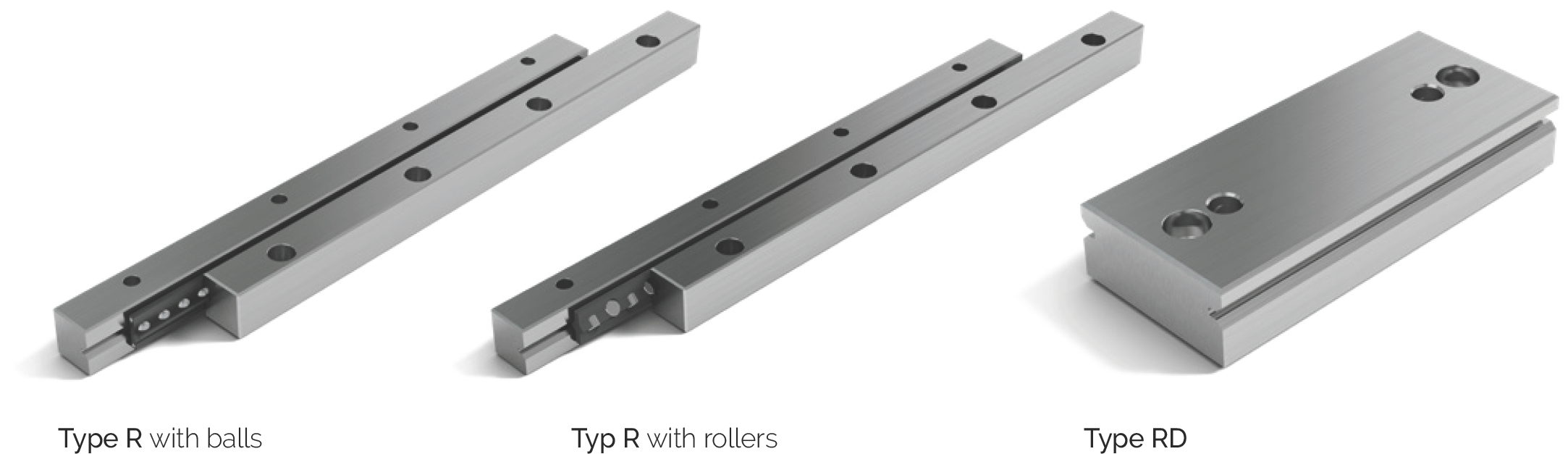

憑藉 Type R，SCHNEEBERGER 開發了第一款標準化交叉滾柱導軌，定義了全球行業標準。

RD 雙 V 形導軌補充了 R 線性導軌，並支援節省空間且具成本效益的解決方案。

Type R 基準數據

軌道和表面質量

精密磨削的支撐和/或定位表面及軌道（90° V 形輪廓）

材料（標準）

軌道採用整體淬硬工具鋼 1.2842，硬度 58-62 HRC
尺寸 R/RD 1 和 2 採用工具鋼 1.3505 製造
防腐蝕導軌使用工具鋼 1.4034 和 1.4112
滾動元件採用整體淬硬滾子軸承鋼，硬度 58-64 HRC

滾動元件

滾珠或滾柱

速度

1 m/s

加速度

50 m/s²

精度

R 和 RD 線性導軌有三種質量等級可供選擇（見第 9 章）

工作溫度

-40°C 至 +80°C

可組合產品

R 和 RD 設計可與以下產品組合：
循環單元 type SK、SKC 和 SR

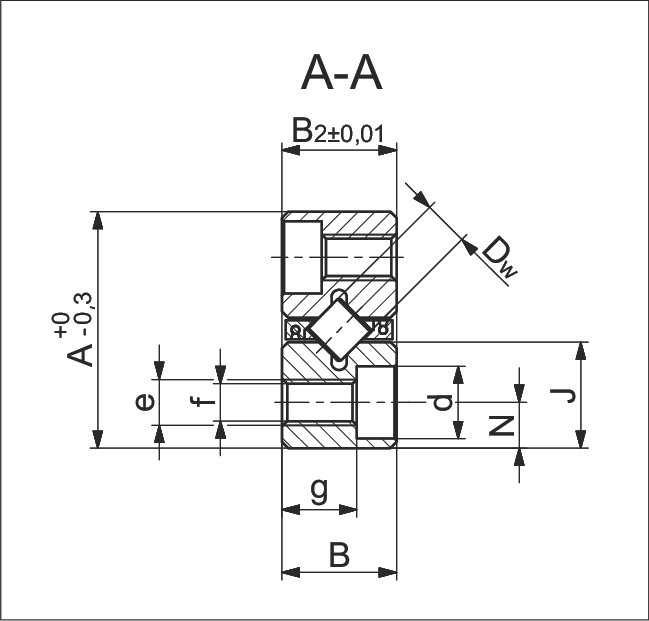

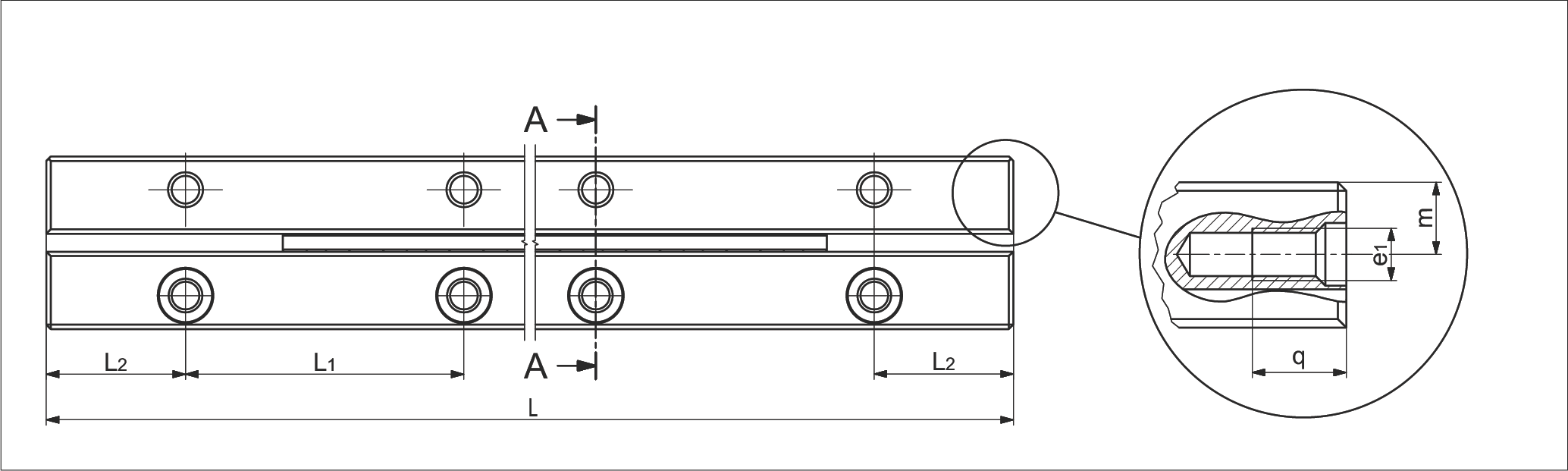

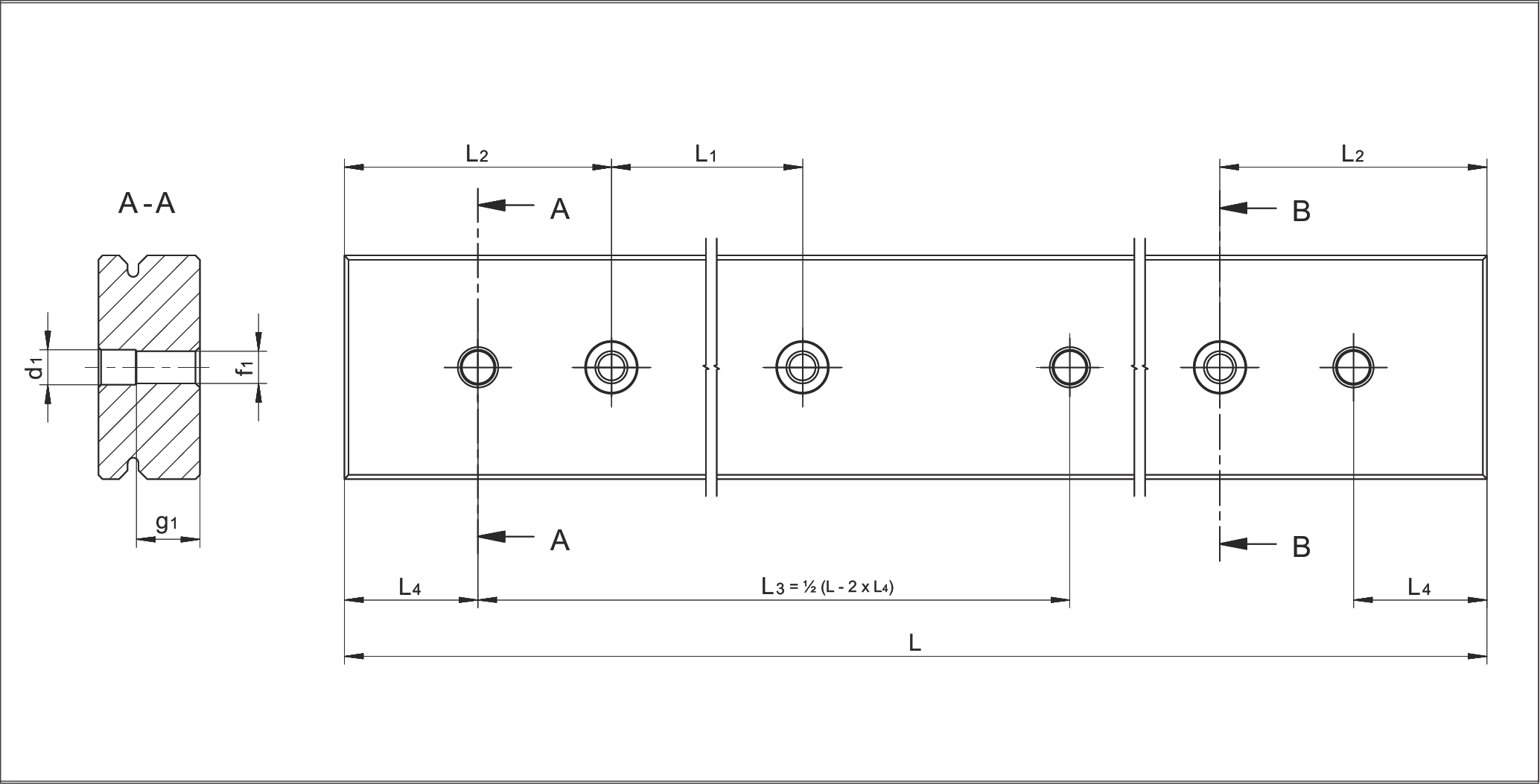

Type R 尺寸和負載能力

Type	Size	L		尺寸 (mm)														選項 (見第 7 章)	配件
Type	Size	in mm	Weight in g	A	B/B2	Dw	J	L1	L2	N	d	e	e₁	f	g	m	q	選項 (見第 7 章)	配件
R	1	20	3	8.5	4	1.5	3.9	10	5	1.8	M2	M1.6	M1.6	1.65	2.6	1.9	2.5	SQ SSQ RF EG ZG HA DU	Cages • AA-RF 1 • AC 1 • AK 1 End screw • GA 1 End piece • GB 1
		30	4
		40	5
		50	6
		60	7
		80	9
		100	12
		120	14
R	2	30	8	12	6	2	5.5	15	7.5	2.5	M3	M2.5	M2.5	2.55	4	2.7	3.5	SQ SSQ RF EG ZG HA DU	Cages • AA-RF 2 • AC 2 • AK 2 End screw • GA 2 End piece • GB 2 Fastening screw • GD 3
		45	11
		60	14
		75	17
		90	20
		105	23
		120	26
		150	34
		180	40
R	3	50	23	18	8	3	8.3	25	12.5	3.5	M4	M3	M3	3.3	4.8	4.1	7	SQ SSQ RF EG ZG HA DU	Cages • AA-RF 3 • AC 3 • AK 3 End screw • GA 3 End pieces • GB 3 • GC 3 • GC-A 3 Fastening screw • GD 3 • GD 4
		75	34
		100	45
		125	56
		150	67
		175	78
		200	89
		225	100
		250	111
		275	122
		300	133
		350	155
		400	178
		500	222
		600	267

Type	Size	L		尺寸 (mm)														選項 (見第 7 章)	配件
Type	Size	in mm	Weight in g	A	B/B2	Dw	J	L1	L2	N	d	e	e₁	f	g	m	q	選項 (見第 7 章)	配件
R	6	100	145	31	15	6	13.9	50	25	6	9.5	M6	M5	5.2	9.8	6.9	9	SQ SSQ RF EG ZG HA DU	Cages • AA-RF 6 • AC 6 • AK 6 End screw • GA 6 End pieces • GB 6 • GC 6 • GC-A 6 Fastening screw • GD 6 • GD 9
		150	220
		200	295
		250	370
		300	445
		350	520
		400	595
		450	670
		500	745
		600	895
		700	1045
		800	1195
		1000	1500
R	9	200	630	44	22	9	19.7	100	50	9	10.5	M8	M6	6.8	15.8	9.8	9	SQ SSQ RF EG ZG HA DU	Cages • AC 9 • AK 9 • EE 9 End screw • GA 9 End pieces • GB 9 • GC 9 • GC-A 9 Fastening screw • GD 9 • GD 12
		300	945
		400	1260
		500	1575
		600	1890
		700	2205
		800	2520
		900	2835
		1000	3150
		1100	3465
		1200	3780
		1400	4410
R	12	200	1040	58	28	12	25.9	100	50	12	13.5	M10	M8	8.5	19.8	12.9	12	SQ SSQ RF EG ZG HA DU	Cages • AC 12 • AK 12 End screw • GA 12 End pieces • GB 12 • GC 12 • GC-A 12 Fastening screw • GD 12 • GD 15
		300	1560
		400	2090
		500	2615
		600	3140
		700	3665
		800	4190
		900	4715
		1000	5240
		1100	5765
		1200	6290

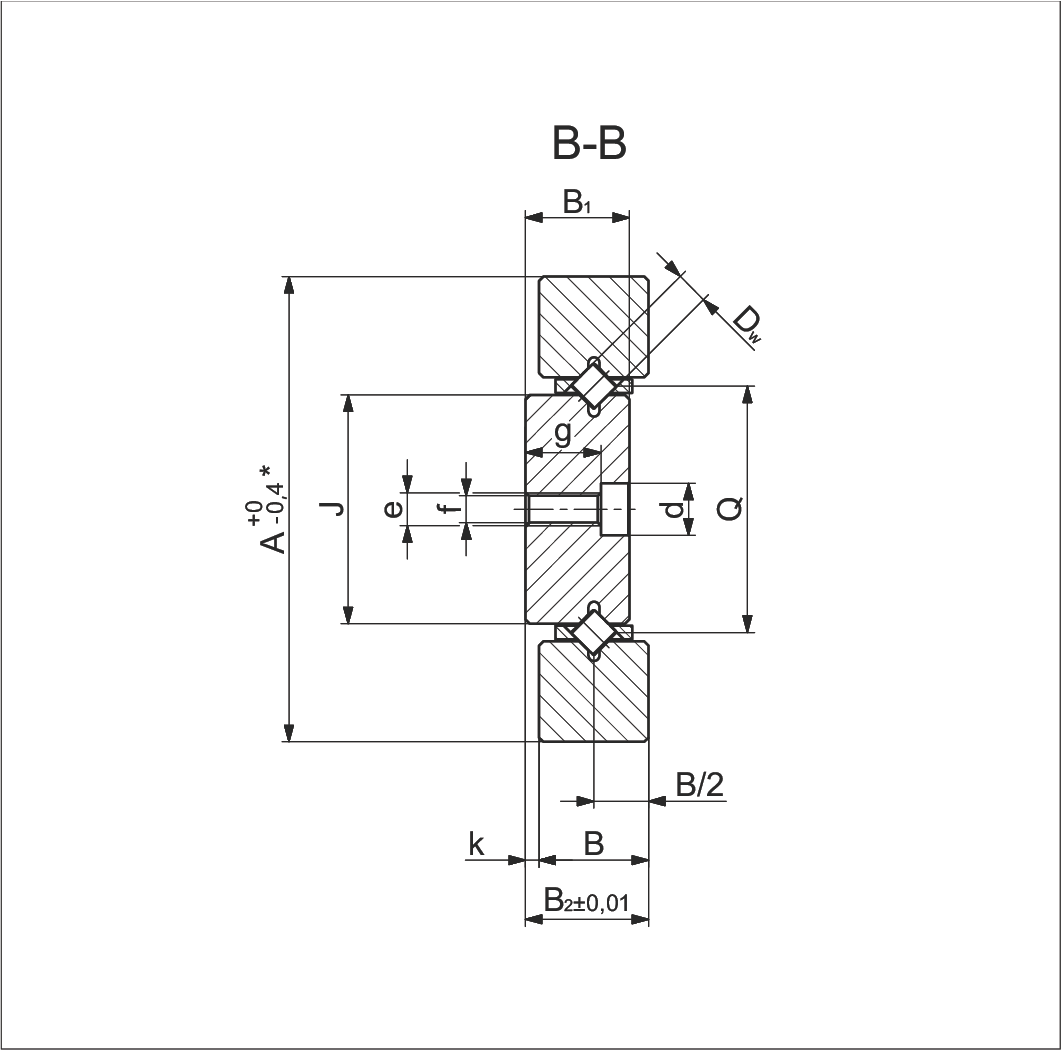

Type	Size	L		尺寸 (mm)														選項 (見第 7 章)	配件
Type	Size	in mm	Weight in g	A	B	B₁	B₂	Dw	J	L₁	L₂	Q	d	e	f	g	k	選項 (見第 7 章)	配件
RD	1	100	50	22	4	5.5	6	1.5	12.8	25	12.5	13.5	4.4	M3	2.55	3.5	2	SQ SSQ RF EG ZG HA DU	Cages • AA-RF 1 • AC 1 • AK 1 Fastening screw • GD 3
		150	70
		200	100
RD	2	200	220	30	6	8.5	9	2	17	50	25	18	6	M4	3.35	5.4	3	SQ SSQ RF EG ZG HA DU	Cages • AA-RF 2 • AC 2 • AK 2 Fastening screw • GD 3 • GD 4
		300	320
		400	430
RD	3	300	690	46	8	11.5	12	3	26.6	50	25	28	7.5	M5	4.2	7.3	4	SQ SSQ RF EG ZG HA DU	Cages • AA-RF 3 • AC 3 • AK 3 Fastening screw • GD 4 • GD 6
		400	920
		500	1150
		600	1380
		800	1840

Type	Size	L		尺寸 (mm)													選項 (見第 7 章)	配件 ^(a)
Type	Size	in mm	Weight in g	A	B	B₁	B₂	Dw	J	L₁	L₂	Q	d	e	f	g	選項 (見第 7 章)	配件 ^(a)	k
RD	6	On request	On request	76	15	19	20	6	41.8	100	50	45	9.5	M6	5.2	13.8	5	SQ SSQ RF EG ZG DU	Cage: - AA-RF 6 - AC 6 - AK 6 Fastening screw: - GD 6 - GD 9
RD	9	Max. 3000	On request	116	22	27	28	9	67.4	100	50	72	10.5	M8	6.8	20.8	6	SQ SSQ RF EG EE ZG DU	Cage: - AC 9 - AK 9 - EE 9 Fastening screw: - GD 9
RD	12	Max. 3000	On request	135	28	34	35	12	70.8	100	50	77	13.5	M10	8.5	25.8	7	SQ SSQ RF EG ZG DU	Cage: - AC 12 - AK 12 Fastening screw: - GD 12 - GD 15

Type R 最大長度

Type / Size	Quality class	Max. lengths in standard material (in mm)	Max. lengths in non-corrosive material (in mm)
R 1	NQ	200	150
	SQ	200	150
	SSQ	120	120
R 2	NQ	300	300
	SQ	300	300
	SSQ	180	180
R 3	NQ	800	600
	SQ	800	600
	SSQ	600	600
R 6	NQ	1500	1400
	SQ	1500	1200
	SSQ	1200	900
R 9	NQ	3000	3000
	SQ	3000	3000
	SSQ
R 12	NQ	3000	3000
	SQ	3000	3000
	SSQ

Type RD 最大長度

Type / Size	Quality class	Max. lengths in standard material (in mm)	Max. lengths in non-corrosive material (in mm)
RD 1	NQ	300	300
	SQ
	SSQ
RD 2	NQ	500	500
	SQ
	SSQ
RD 3	NQ	1200	600
	SQ	1200	600
	SSQ
RD 6	NQ	1500	900
	SQ	1200	900
	SSQ	1200
RD 9	NQ	3000	3000
	SQ	3000	3000
	SSQ
RD 12	NQ	3000	3000
	SQ	3000	3000
	SSQ

軌道倒角

以下圖表顯示了軌道倒角的詳細資訊。請注意，零件編號和公司標誌標記在參考面和支撐面的相對位置。

Type / Size	Rail chamfer of reference edges in mm
R 1	0.3 x 45°
R 2	0.3 x 45°
R 3	0.6 x 45°
R 6	0.8 x 45°
R 9	0.8 x 45°
R 12	1.0 x 45°

Type R 和 RD 附件

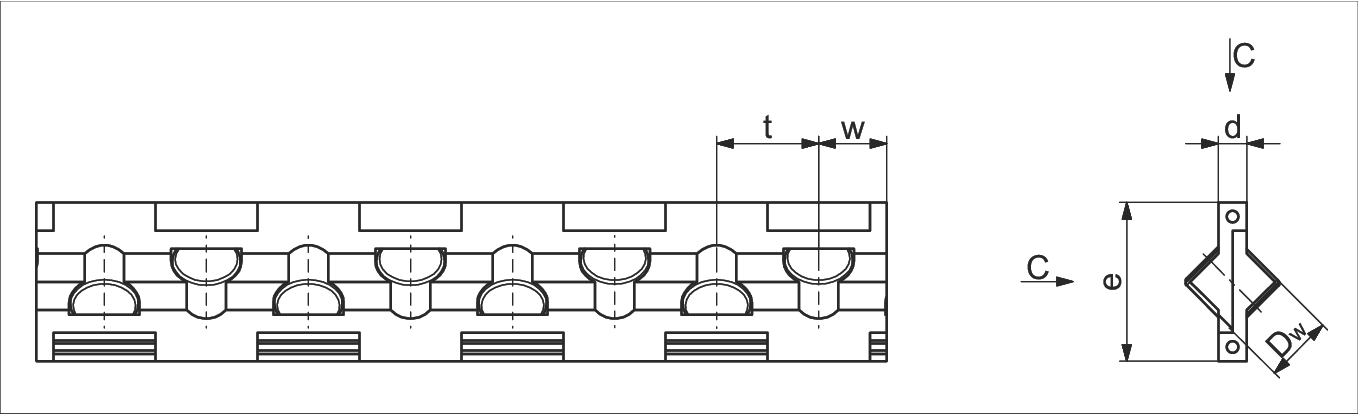

滾柱籠架 Type AC

相容於：

線性導軌 Type R 和 RD，尺寸 1 至 12

特點：

滾柱固定到位

安裝方法：

適用於正常應用和某些超程保持架應用

材料：

尺寸 1, 2：POM
尺寸 3：PA GF 30%
從尺寸 6 開始：PA GF 30%，塑膠/鋼線複合結構。鋼線採用不鏽鋼製造。
防腐蝕滾柱

Type	Size	Dw	d	e	t	w	C₁₀₀ per roller in N	C₅₀ per roller in N	max. length in mm
AC	1	1.5	0.45	3.5	3	approx. 1.5	50	61.50	80
	2	2	0.75	5	4	approx. 2	85	104.55	170
	3	3	1	7	5	approx. 2.5	130	159.90	1'200
	6	6	2.5	14	9	approx. 6	530	651.90	1'500
	9	9	3.5	20	14	approx. 9	1'300	1'599.00	1'500
	12	12	4.5	25	18	approx. 11	2'500	3'075.00	1'500

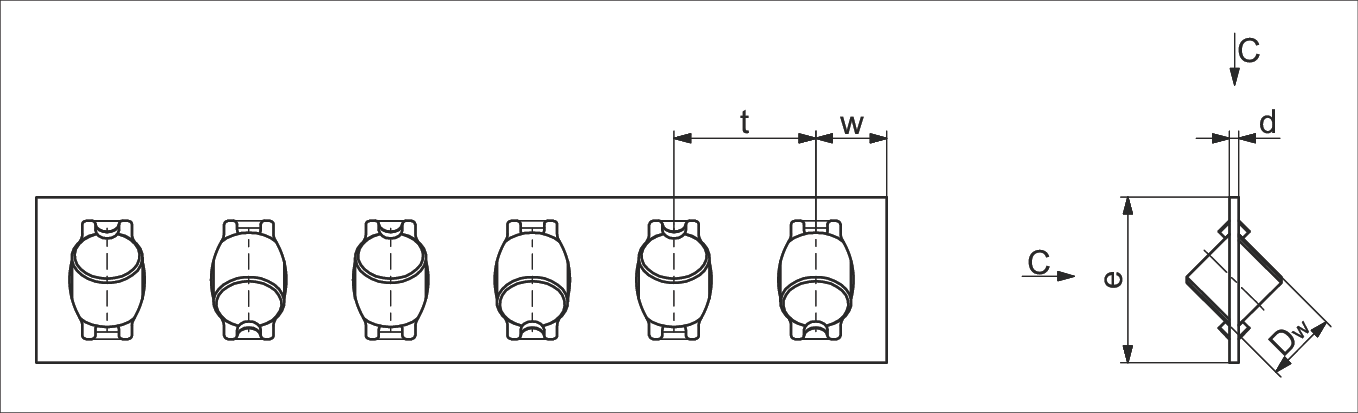

滾柱籠架 Type AA-RF

相容於：

線性導軌 Type R 和 RD，尺寸 1、2、3 和 6

特點：

滾柱固定到位

安裝方法：

不適合用作超程保持架

材料：

保持架和滾柱採用防腐蝕鋼製造，因此也適用於真空環境

Type	Size	Dw	d	e	t	w	C₁₀₀⁽¹⁾ per roller in N	C₅₀⁽¹⁾ per roller in N	max. length in mm
AA-RF	1	1.5	0.2	3.8	3	approx. 1.5	44	54.12	90
	2	2	0.25	5.9	4	approx. 2	75	92.25	150
	3	3	0.3	7.5	5	approx. 2.5	115	141.45	350
	6	6	0.8	14	12	approx. 6	465	571.95	1'200

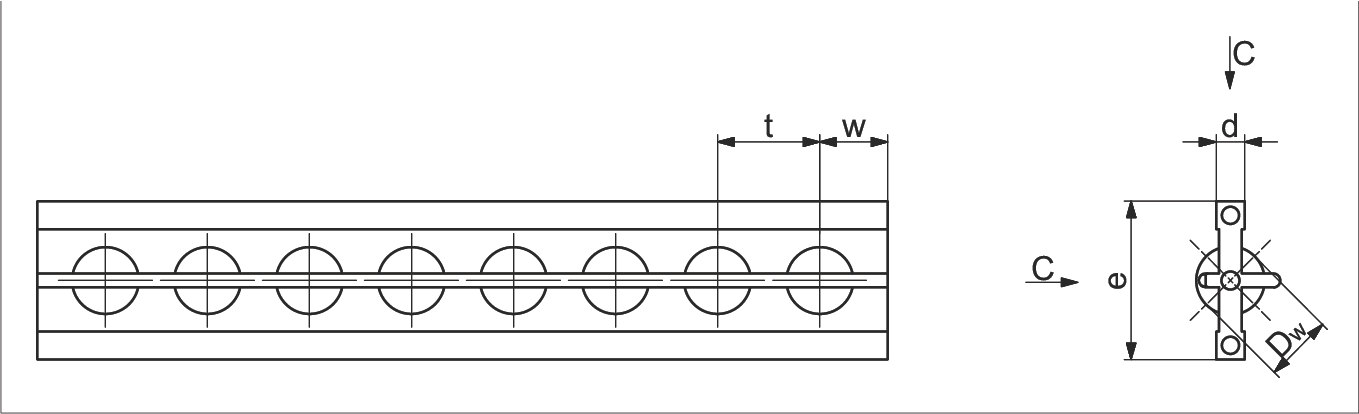

滾珠籠架 Type AK

相容於：

線性導軌 Type R 和 RD，尺寸 1 至 12

設計：

滾珠固定到位

安裝方法：

適用於正常應用和某些超程保持架應用

材料：

尺寸 1, 2, 3：POM
從尺寸 6 開始：PA GF 30%，塑膠/鋼線複合結構。鋼線採用不鏽鋼製造。

Type	Size	Dw	d	e	t	w	C₁₀₀ per balls in N	C₅₀ per balls in N	max. length in mm
AK	1	1.5	0.45	3.5	2.2	approx. 1.5	9	11.07	80
	2	2	0.75	5	4	approx. 2	15	18.45	100
	3	3	1	7	4.2	approx. 2.5	25	30.75	180
	6	6	2.5	14	9	approx. 6	65	79.95	1'500
	9	9	3.5	20	14	approx. 9	150	184.50	1'500
	12	12	4.5	25	18	approx. 11	260	319.80	1'500

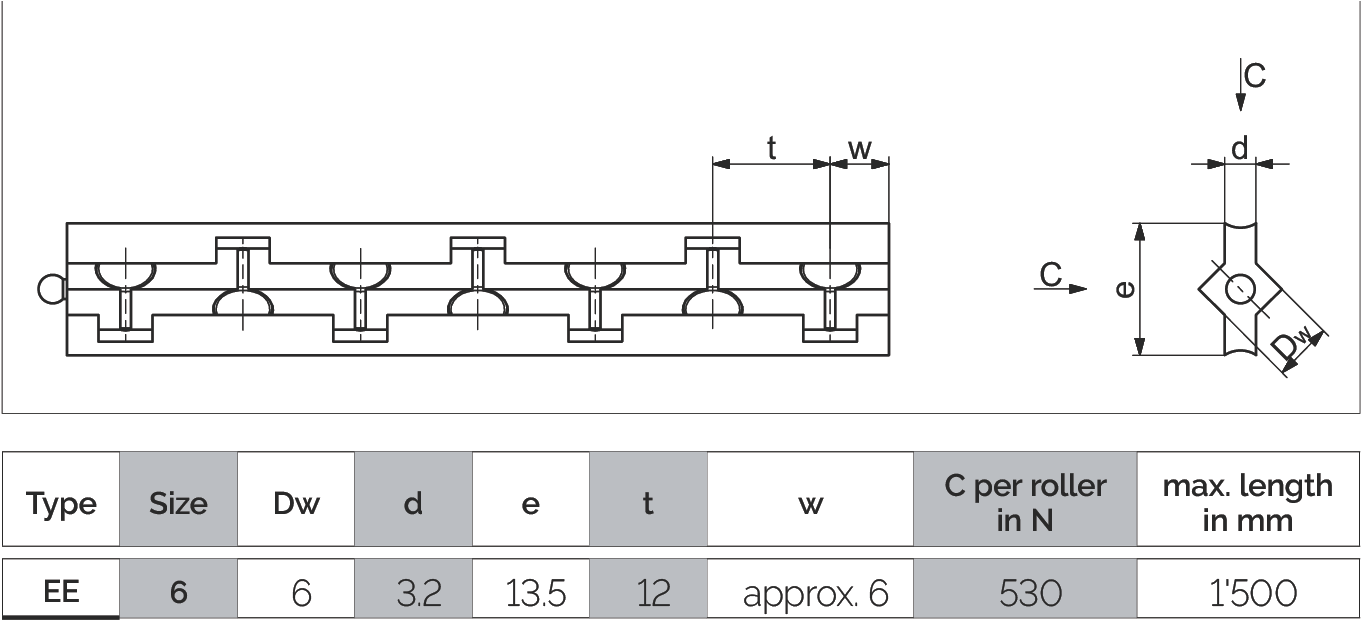

滾柱籠架 Type EE

相容於：

線性導軌 Type R 和 RD，尺寸 6

設計：

導軌的間隙與 EE 滾柱籠架匹配，因此可作為污染物刮片。刮片功能會增加位移阻力。
滾柱固定到位
僅與帶有附加名稱 EE 的線性導軌一起使用
選擇 GB 或 GC 類型的端件

安裝方法：

不適合作為超程保持架和自由表面安裝的導軌

材料：

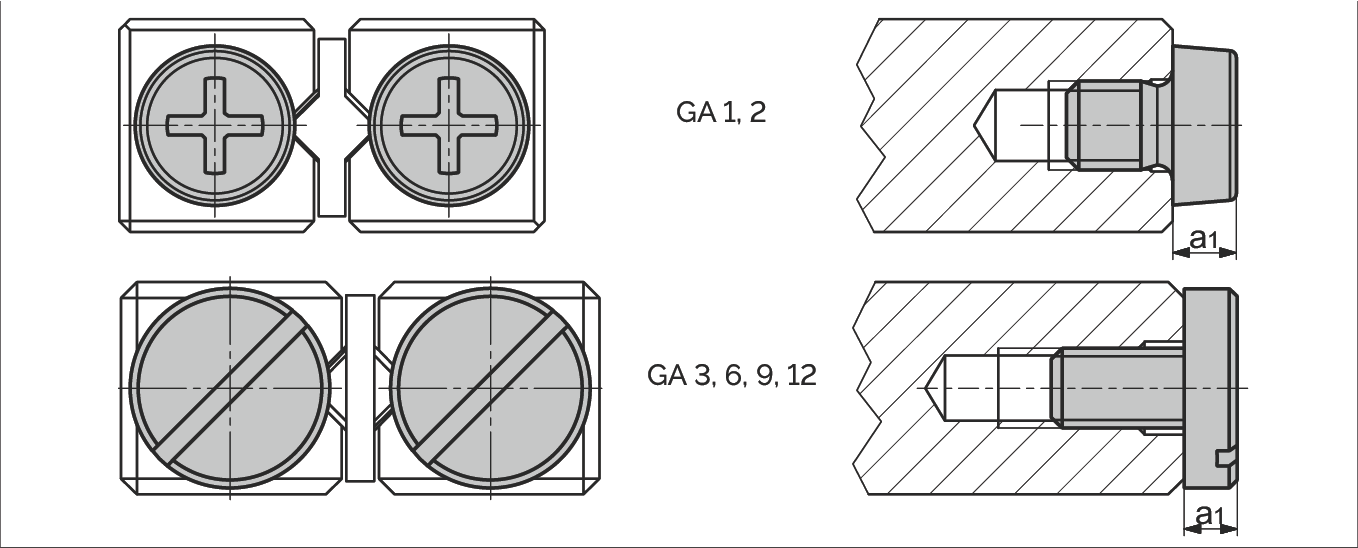

端螺絲 Type GA 1 至 GA 12

相容於：

線性導軌 R 1 至 R 12

安裝方法：

用於水平安裝
不適合保持架復位

Size	GA 1	GA 2	GA 3	GA 6	GA 9	GA 12
a₁	1.2	1.8	2	3	3	3

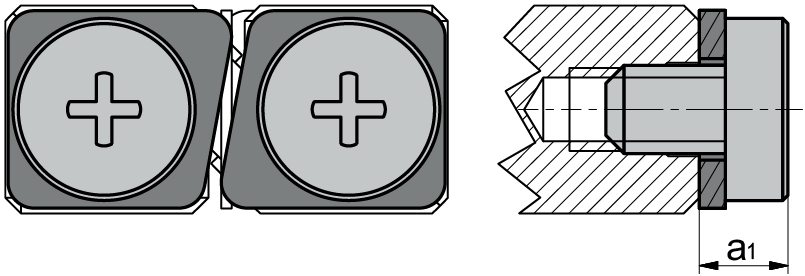

端件 Type GB 1

相容於：

線性導軌 R 1

安裝方法：

無限制

供應範圍：

包含端螺絲

Size	GB 1
a₁	1.7

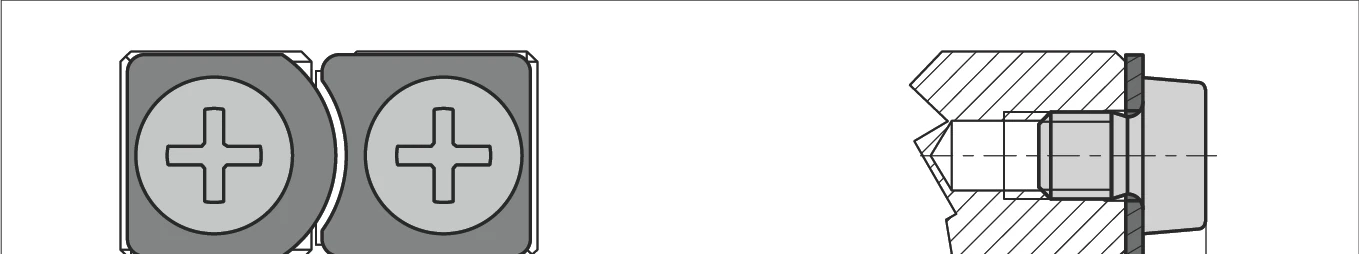

端件 Type GB 2

相容於：

線性導軌 R 2

安裝方法：

無限制

供應範圍：

包含端螺絲

Size	GB 2
a₁	2

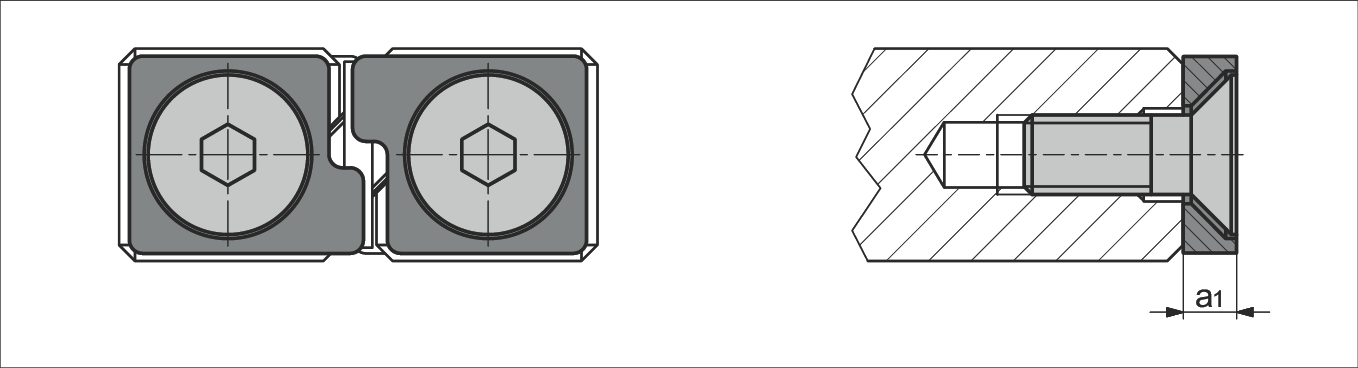

端件 Type GB 3 至 12

相容於：

線性導軌 R 3 至 R 12

安裝方法：

無限制

供應範圍：

包含端螺絲

Size	GB 3	GB 6	GB 9	GB 12
a₁	2	3	4	5

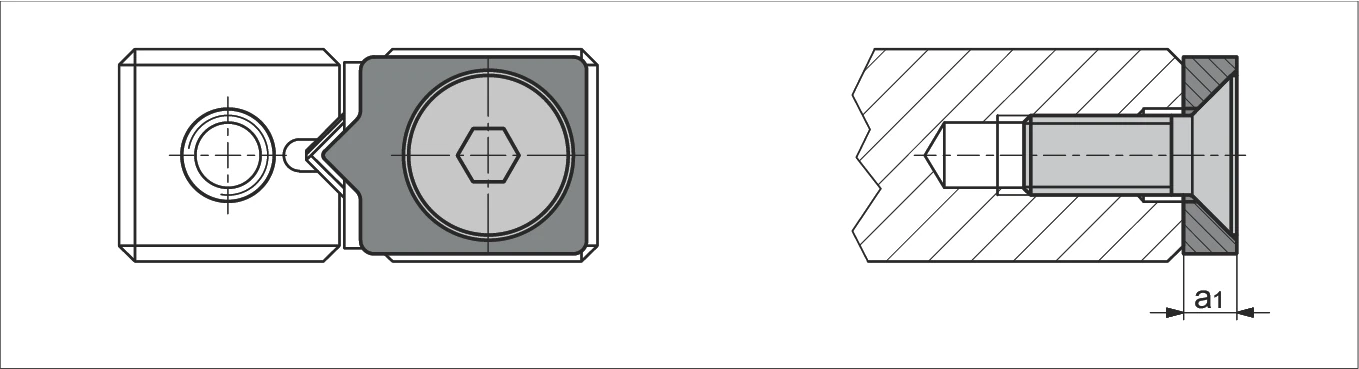

端件 Type GC 3 至 GC 12

相容於：

線性導軌 R 3 至 R 12

安裝方法：

用於超程保持架

供應範圍：

包含端螺絲

Size	GC 3	GC 6	GC 9	GC 12
a₁	2	3	4	5

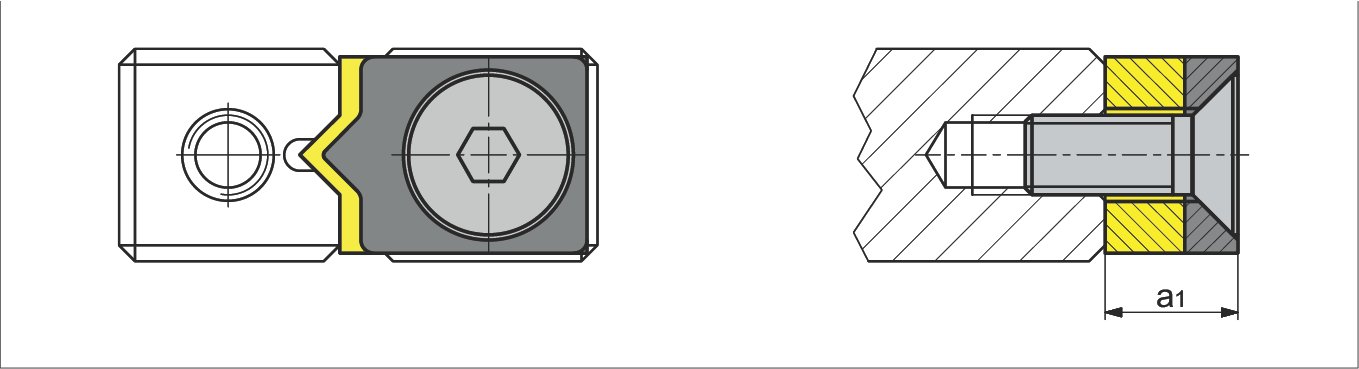

端件 Type GC-A 3 至 GC-A 12（帶刮片）

相容於：

線性導軌 R 3 至 R 12

設計：

帶毛氈刮片

安裝方法：

無限制

供應範圍：

包含端螺絲

Size	GC-A 3	GC-A 6	GC-A 9	GC-A 12
a₁	5	6	7	8

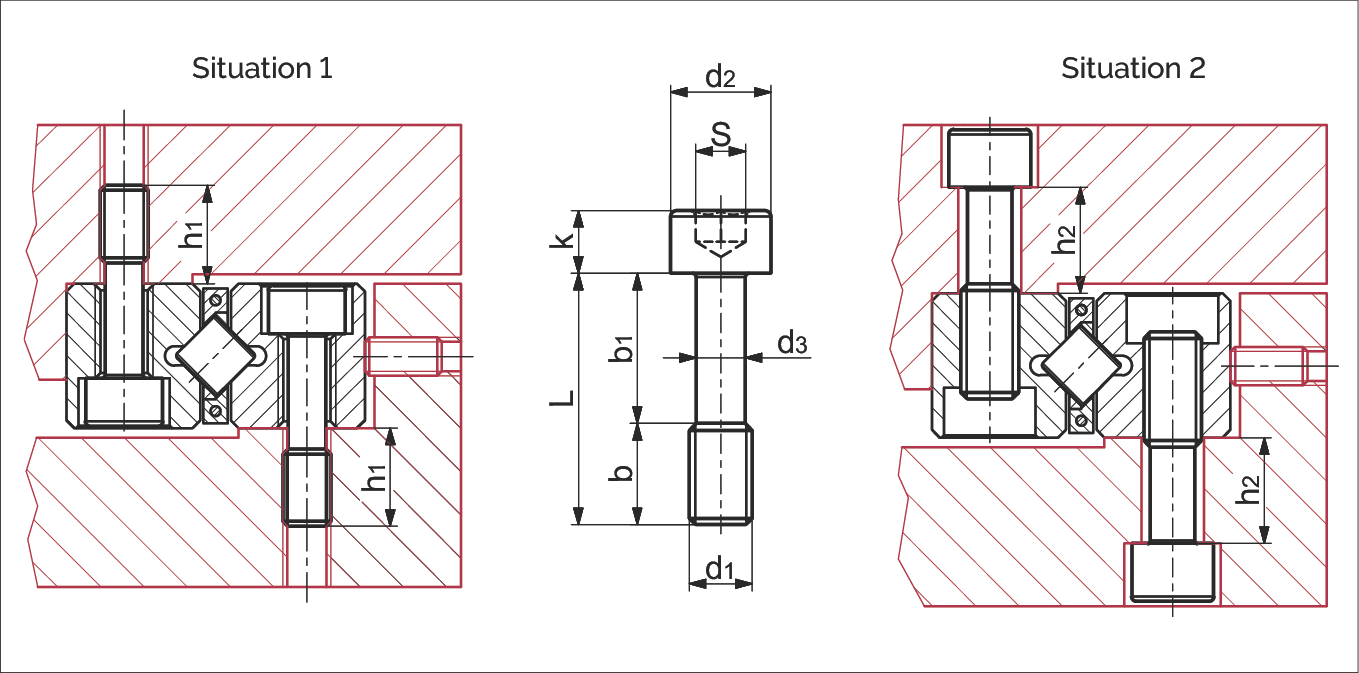

細軸緊固螺絲 Type GD 3 至 GD 15

特點：

用於補償孔距差異

Type	Size	L	b	b₁	d₁	d₂	d₃	k	s	Max. tightening torque in Ncm*	Compatible with guideways of size
Type	Size	L	b	b₁	d₁	d₂	d₃	k	s	Max. tightening torque in Ncm*	(Situation 1)	(Situation 2)
GD	3	12	5	7	M3	5	2.3	3	2.5	94	R 3 & RD 2	R 2 & RD 1
	4	16	7	9	M4	6.5	3	4	3	221	RD 3	R 3 & RD 2
	6	20	8	12	M5	8	3.9	5	4	463	R 6 & RD 6	RD 3
	9	30	12	18	M6	8.5	4.6	6	5	762	R 9 & RD 9	R 6 & RD 6
	12	40	17	23	M8	11.3	6.25	8	6	1838	R 12 & RD 12	R 9 & RD 9
	15	45	16	29	M10	13.9	7.9	10	8	3674	-	R 12 & RD 12

* 緊固扭矩適用於抗拉強度 > 360N/mm² 的材料
