AM 滾珠螺桿 - 安裝與保護
Installation Notes & Protective Devices
安裝注意事項
為確保正常功能，我們建議您的法蘭定位面對螺桿軸的垂直度保持在圖示範圍內，即也需注意軸承與導軌的對準。
重要警告
- 必須避免螺帽承受任何靜態或動態徑向力
- 禁止拆卸螺帽
在垂直應用滾珠螺桿的情況下，機器製造商必須檢查是否需要提供安全止擋裝置。

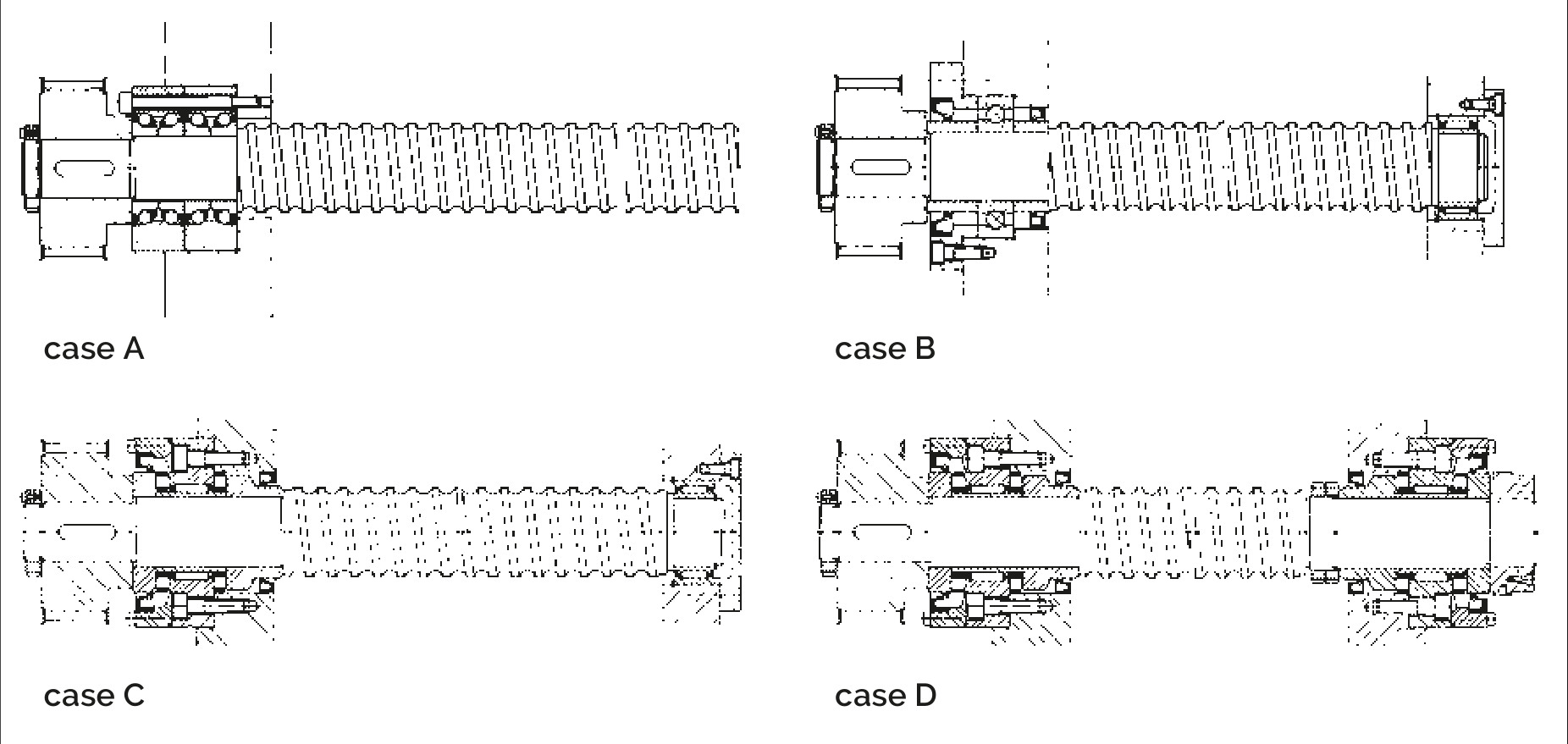

螺桿軸承配置
Bearing of Spindles - Case A, B, C, D
保護裝置
雜質與異物
滾珠螺桿的工作空間應透過適當的護蓋保護，防止切屑、磨粒或其他異物進入。
即使是柔軟顆粒的沉積物，如纖維、木屑等阻礙潤滑膜的物質，也必須避免。
原則上，我們建議使用刮油器。
過載保護
碰撞或衝撞造成的過載
建議使用過載離合器和預定斷裂點，因為碰撞時可能發生超過靜態負載額定值的衝擊負載。當螺桿具有高慣性矩時，這種保護尤其重要。
如果限位開關被越過，緩衝裝置可防止損壞。
儲存注意事項
儲存要求
切勿將滾珠螺桿放在螺帽上，應將其存放在 V 形塊上。
安裝檢查清單
| 項目 | 檢查內容 |
|---|---|
| 對準 | 確認法蘭定位面對螺桿軸的垂直度 |
| 軸承配置 | 根據應用選擇適當的軸承配置（B 或 D） |
| 保護裝置 | 安裝適當的護蓋和刮油器 |
| 過載保護 | 考慮安裝過載離合器或緩衝裝置 |
| 垂直應用 | 評估是否需要安全止擋裝置 |
| 潤滑 | 確認潤滑系統已正確配置 |
