AMSABS 3B Size 35 技術規格
Absolute Measuring System with Roller Profile - Size 35
導軌型式 AMSABS 3B S 35
| AMSABS 3B S 35-N | AMSABS 3B S 35-C |
|---|---|
| 標準型 | 蓋板型 |

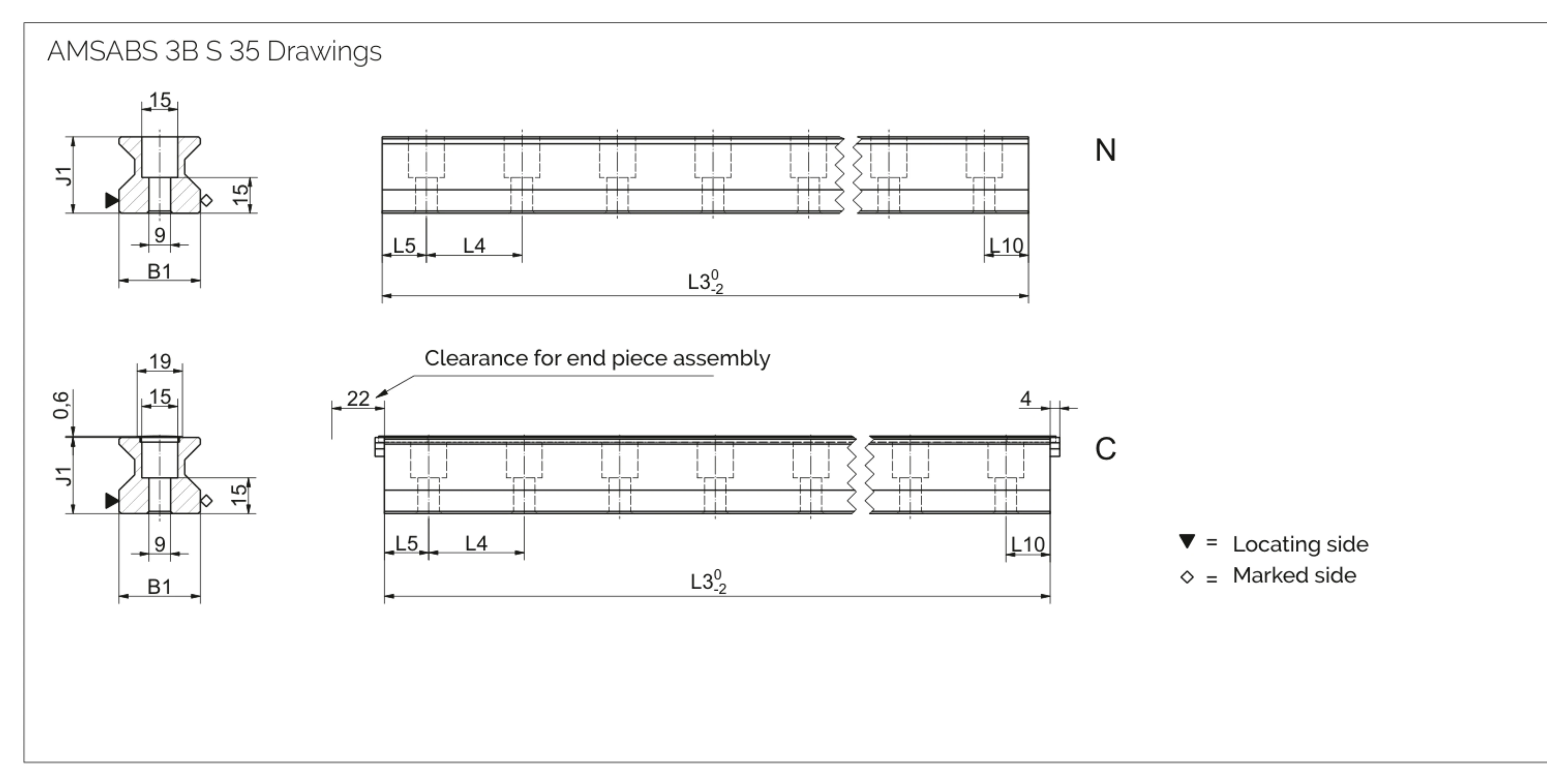

導軌規格 AMSABS 3B S 35
| 參數 | AMSABS 3B S 35-N | AMSABS 3B S 35-C |
|---|---|---|
| 軌道寬度 B1 (mm) | 34 | 34 |
| 軌道高度 J1 (mm) | 32 | 32 |
| 最大單件長度 L3 (mm) | 6000 | 6000 |
| 固定孔間距 L4 (mm) | 40 | 40 |
| 首/末孔位置 L5/L10 (mm) | 18.5 | 18.5 |
| 單位重量 (kg/m) | 6.5 | 6.3 |
滑塊型式 AMSABS 3B W 35
| W 35-A | W 35-B | W 35-C | W 35-D |
|---|---|---|---|
| 標準型 高負載 | 標準加長型 高負載 | 高扁型 高負載 | 高扁加長型 高負載 |
| W 35-E | W 35-F | W 35-G |
|---|---|---|
| 高扁側向鎖固 高負載 | 扁型 中等負載 | 扁加長型 中等負載 |

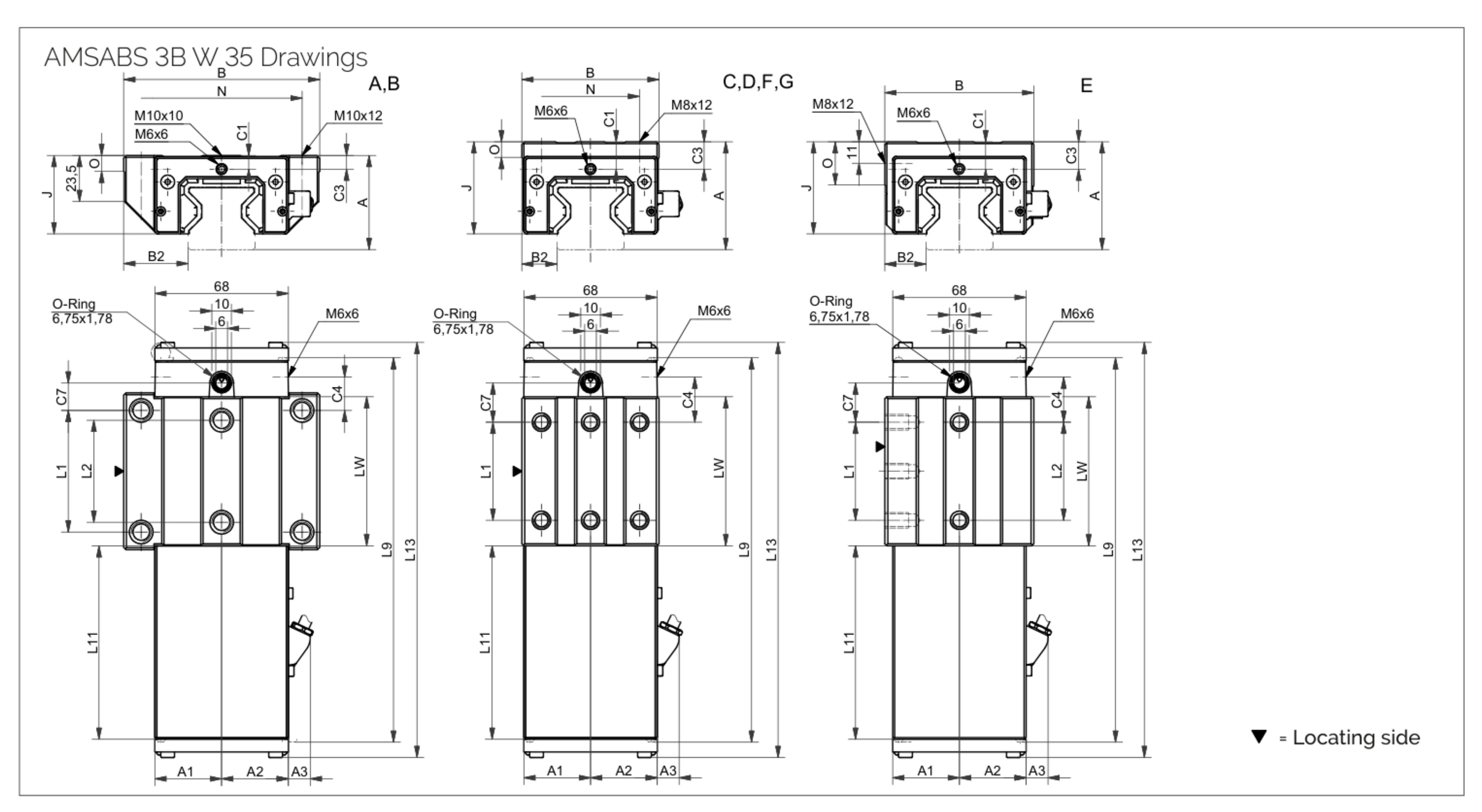

滑塊規格 AMSABS 3B W 35
| 參數 | W 35-A | W 35-B | W 35-C | W 35-D | W 35-E | W 35-F | W 35-G |
|---|---|---|---|---|---|---|---|
| 系統高度 A (mm) | 48 | 48 | 55 | 55 | 55 | 48 | 48 |
| 滑塊寬度 B (mm) | 100 | 100 | 70 | 70 | 76 | 70 | 70 |
| 滑塊高度 J (mm) | 40 | 40 | 47 | 47 | 47 | 40 | 40 |
| 滑塊長度含外殼 L9 (mm) | 196 | 223 | 196 | 223 | 196 | 196 | 223 |
| 量測滑塊總長 L13 (mm) | 212.6 | 239.6 | 212.6 | 239.6 | 212.6 | 212.6 | 239.6 |
| 滑塊重量 (kg) | 2.0 | 2.6 | 1.9 | 2.4 | 2.2 | 1.6 | 2.0 |

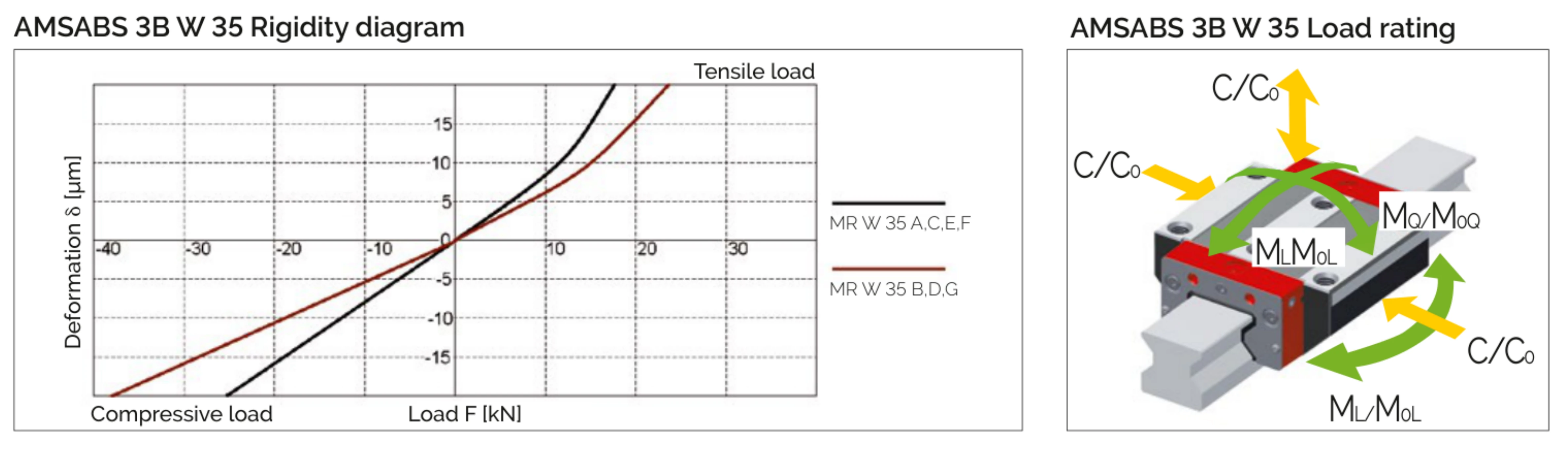

負載額定值
| 滑塊型式 | C₀ 靜負載 (N) | C₁₀₀ 動負載 (N) | M₀Q 靜力矩 (Nm) | M₀L 靜力矩 (Nm) |
|---|---|---|---|---|
| A / C / E / F | 93,400 | 52,000 | 2,008 | 1,189 |
| B / D / G | 128,500 | 71,500 | 2,762 | 2,214 |
量測系統規格
| 參數 | 規格 |
|---|---|
| 量測原理 | 磁阻式絕對編碼 |
| 磁極週期 | 200 µm |
| 精度 | ± 5 µm |
| 最大量測長度 | 6000 mm |
| 最大速度 | 5 m/s |
| 輸出介面 | SSI / BiSS-C |
| 防護等級 | IP68 |
可用選項
精度等級
| 精度等級 | 滑塊與軌道公差 | 配對滑塊最大差值 |
|---|---|---|
| G0 超高精度 | ± 5 µm | 3 µm |
| G1 高精度 | ± 10 µm | 5 µm |
| G2 精密級 | ± 20 µm | 7 µm |
| G3 標準級 | ± 30 µm | 25 µm |
預壓等級
| 預壓等級 | 預壓力 (% of C₀) | 適用場合 |
|---|---|---|
| V0 | 0-2% | 極低摩擦、均勻負載 |
| V1 | 3% | 低摩擦、輕微振動 |
| V2 | 8% | 高剛性、中等振動 |
| V3 | 13% | 最高剛性、衝擊負載 |
讀取頭介面
| 介面代碼 | 類型 | 說明 |
|---|---|---|
| TS1 | SSI | 串列同步介面，單向傳輸 |
| TB1 | BiSS-C | 雙向串列介面，支援診斷功能 |
訂購代碼範例
導軌訂購代碼
AMSABS 3B S 35-N-G1-KC-R1-1500-18.5-18.5
- AMSABS 3B S 35 = AMSABS 3B 導軌 Size 35
- N = 標準型
- G1 = 高精度
- KC = 沉頭孔
- R1 = 參考面在底部
- 1500 = 軌道長度 1500mm
滑塊訂購代碼
AMSABS 3B W 35-A-G1-V1-S10-LV-TS1
- AMSABS 3B W 35 = AMSABS 3B 滑塊 Size 35
- A = 標準型滑塊
- G1 = 高精度
- V1 = 輕預壓
- S10 = 潤滑孔位置
- LV = 全油脂填充
- TS1 = SSI 介面
