myonic 軸向深溝滾珠軸承設計用於承受單方向的軸向負載。它們由軸圈、座圈以及球與保持架組件組成。 此類軸承不可承受徑向負載。

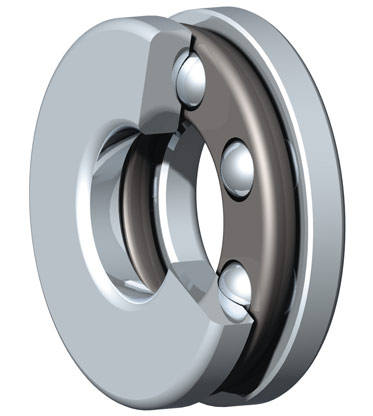

產品外觀
尺寸定義
| d | D | H | 型號 | d₁ | D₁ | dₑ min | Dₑ max | r max | 鋼珠組 | Ca (N) | Coa (N) | n Max |
|---|
壽命計算器 (軸向)
請先從左側選擇軸承
額定壽命 L10h --- 小時
公差等級規格 (Tolerance Specifications)
軸向深溝滾珠軸承以 P5P 或更高精度 生產
| 公差等級 (Tolerance Class) | Ø d | Ø D | H | 軸向跳動 (Axial Run-out) | |
|---|---|---|---|---|---|
| ≤17 mm | ≥19 mm | ||||
| P5 | 0/-8 μm | 0/-11 μm | 0/-13 μm | 0/-100 μm | 3 μm |
| P4 | 0/-7 μm | 0/-11 μm | 0/-13 μm | — | 2 μm |
建議配合公差 (Recommended Tolerances):
- 軸 (Shafts): +4 / -4 μm
- 座孔 (Housing): +8 / 0 μm
