MONORAIL BZ 系統

5.1.1 特性和優勢

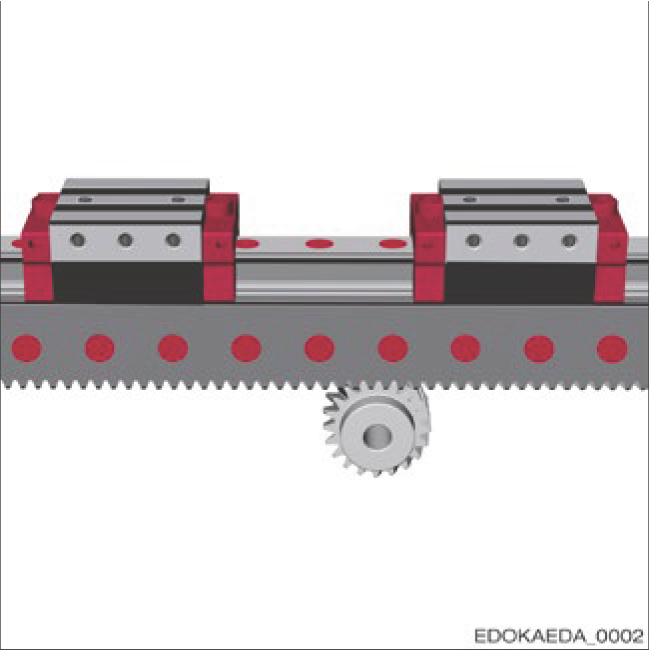

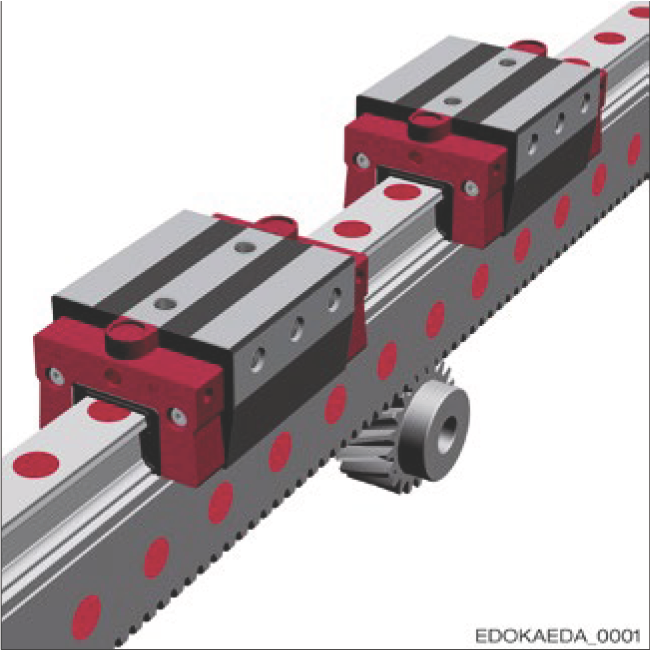

SCHNEEBERGER 的齒排 MONORAIL BZ 系統結合了 SCHNEEBERGER MONORAIL BM 導軌的特性性能與高精度整體式齒排驅動的優勢。

系統為客戶提供以下優勢：

• 一體式系統長度可達 6,000 mm
• 多段式系統 > 6,000 mm
• 高品質齒排（淬硬和研磨）
• 由於減少了設計、製造和安裝的間接成本，可節省高達 25% 的成本
• 基於 SCHNEEBERGER MONORAIL BM 導軌的卓越運行特性、高負載能力和延長的使用壽命
• 通過廣泛的滑塊類型、豐富的配件和使用不同品質的齒排來滿足客戶需求

此外，MONORAIL BZ 具有以下特點：

• 由於其特別開發的過渡幾何形狀，可以對接連接
• 在單一系統中結合導向、驅動和量測功能
• 傳遞高橫向力
  • 系統與基礎結構之間以及齒排與導軌之間的固定螺釘數量加倍
  • 相當大的系統高度具有更有利的槓桿比
• 減少處理和安裝開支，因為運輸固定裝置可用於安裝系統
• 單個齒排段的互換性（例如在磨損嚴重的區段上）

一體式系統長度可達 6,000 mm

使用長達 6,000 mm 的一體式系統長度，在大距離上實現滑塊的精確、無間隙運行。通過將多個 BZ 系統連接在一起，還可以實現更大的行程距離，同時確保一致的品質。

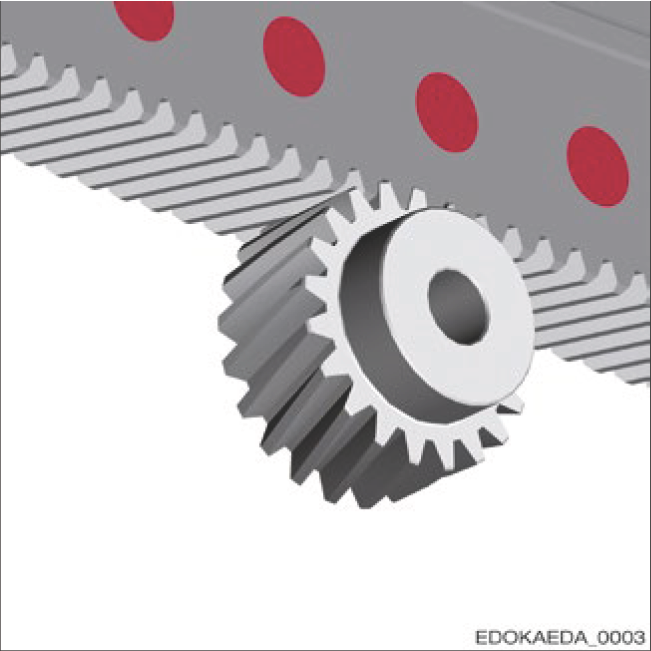

品質等級 6 的齒輪加工

研磨和淬硬的品質等級 6 齒排支援精確運行，具有最大的力傳遞、高定位精度和延長的使用壽命。可提供其他品質和設計。

5.1.2 安裝方向

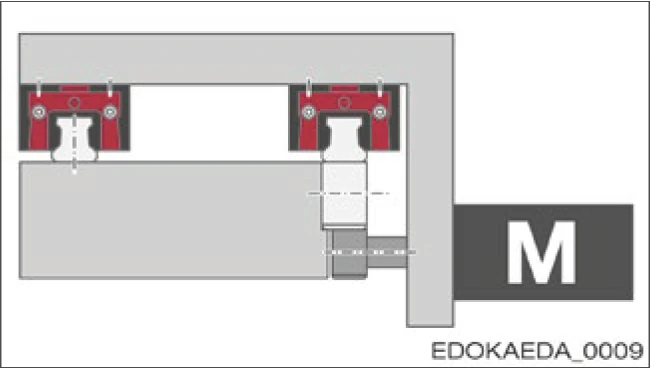

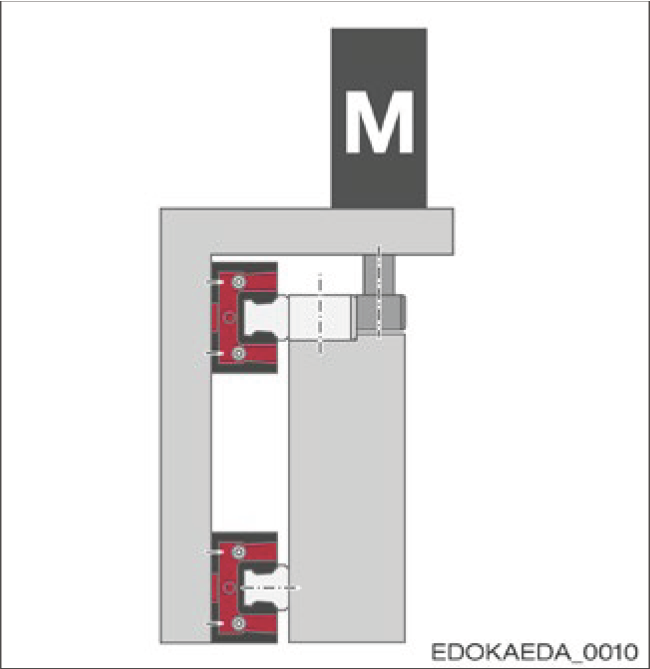

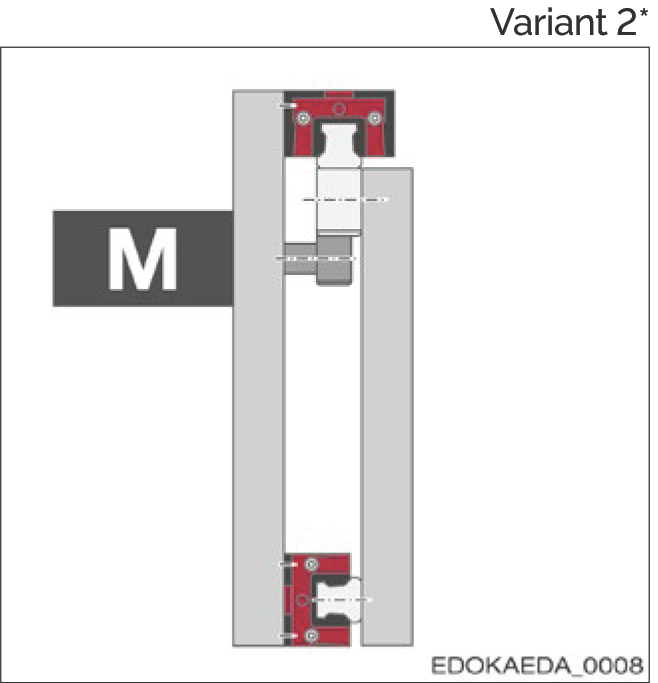

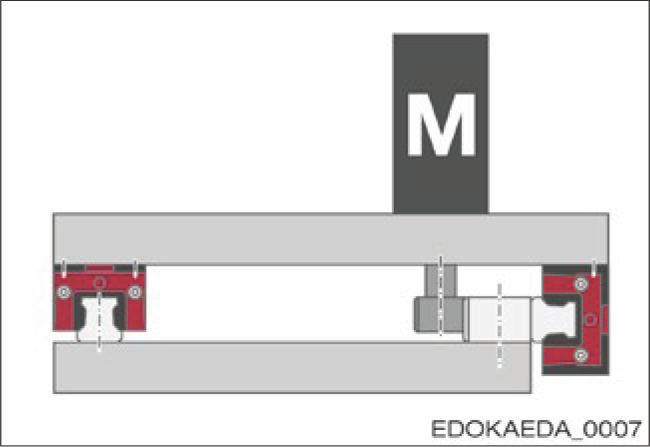

導軌的安裝方向基於應用，即基於機器的功能、其結構和軸的行進方向。它影響潤滑劑的供應方法和導軌的污染敏感性。以下圖例說明了這種機器概念：
