AMSABS 4B Size 35 技術規格
Absolute Measuring System with Ball Profile - Size 35
導軌型式 AMSABS 4B S 35
注意：Size 35 僅提供 N 型導軌（標準型）。
| AMSABS 4B S 35-N |
|---|
| 標準型 |

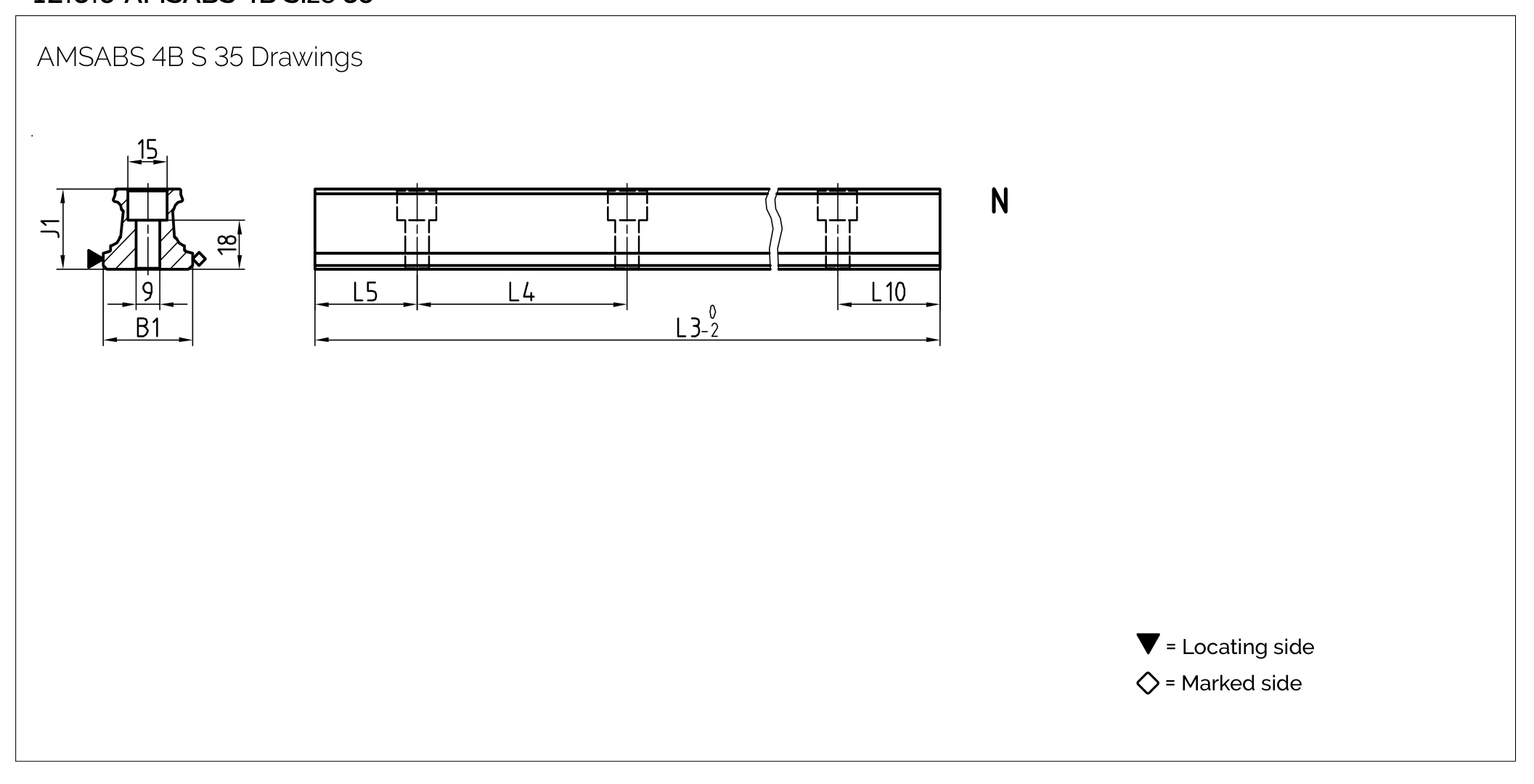

導軌規格 AMSABS 4B S 35
| 參數 | AMSABS 4B S 35-N |
|---|---|
| 軌道寬度 B1 (mm) | 34 |
| 軌道高度 J1 (mm) | 29.5 |
| 最大單件長度 L3 (mm) | 6000 |
| 固定孔間距 L4 (mm) | 80 |
| 首/末孔位置 L5/L10 (mm) | 38.5 |
| 單位重量 (kg/m) | 5.4 |
滑塊型式 AMSABS 4B W 35
| W 35-A | W 35-B | W 35-C | W 35-D |
|---|---|---|---|
| 標準型 高負載 | 標準加長型 高負載 | 窄型 節省空間 | 窄型加長型 高力矩 |
| W 35-E | W 35-F | W 35-G |
|---|---|---|
| 中型側向鎖固 特殊安裝 | 迷你型 緊湊設計 | 迷你加長型 緊湊高力矩 |
Size 35 提供全部 7 種滑塊型式（A-G）。

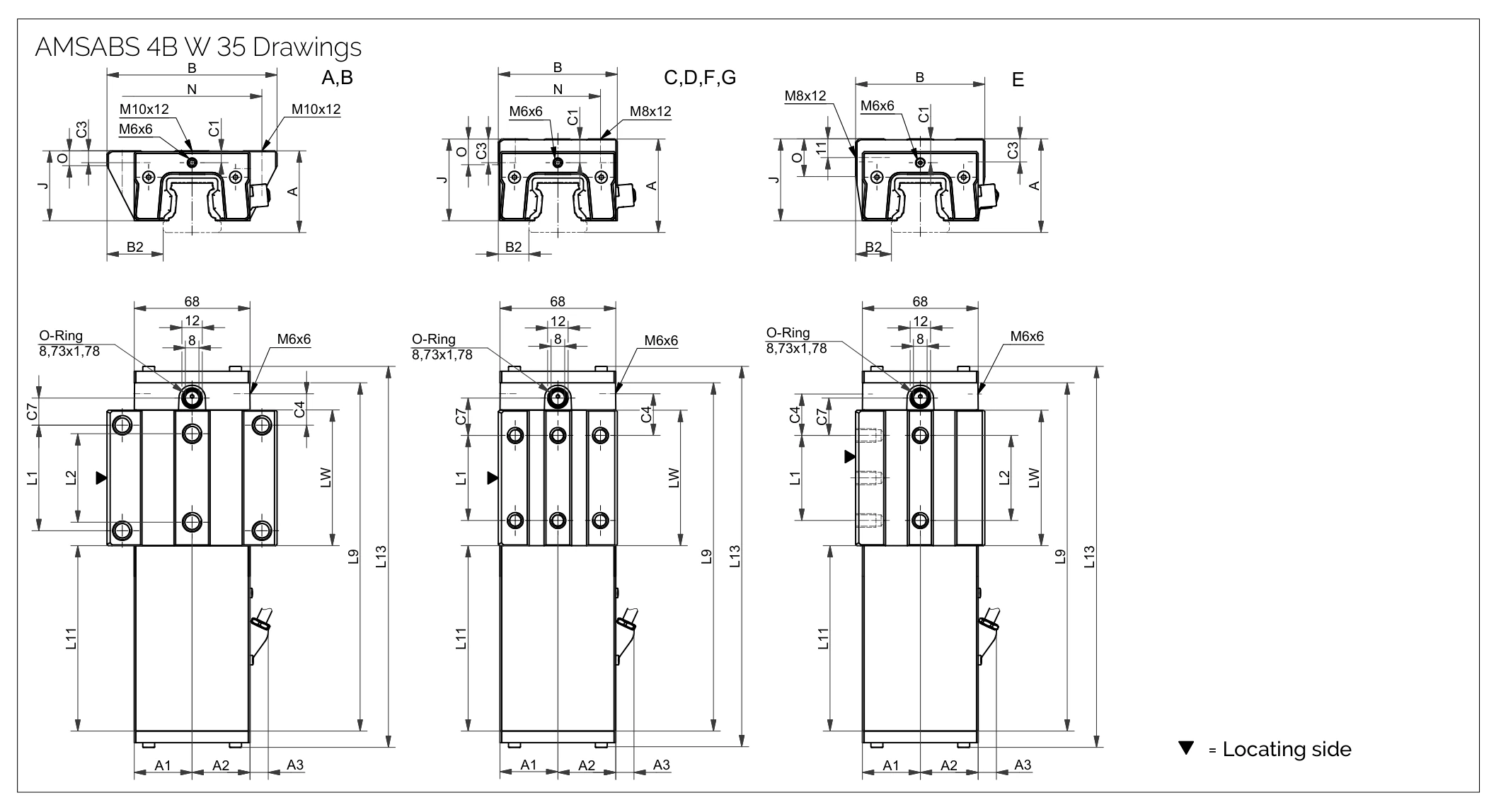

滑塊規格 AMSABS 4B W 35
| 參數 | W 35-A | W 35-B | W 35-C | W 35-D | W 35-E | W 35-F | W 35-G |
|---|---|---|---|---|---|---|---|
| 系統高度 A (mm) | 48 | 48 | 55 | 55 | 55 | 48 | 48 |
| 讀取頭側半寬 A1 (mm) | 34 | 34 | 34 | 34 | 34 | 34 | 34 |
| 讀取頭突出 A3 (mm) | 10.1 | 10.1 | 10.1 | 10.1 | 10.1 | 10.1 | 10.1 |
| 滑塊寬度 B (mm) | 100 | 100 | 70 | 70 | 76 | 70 | 70 |
| 滑塊高度 J (mm) | 41 | 41 | 48 | 48 | 48 | 41 | 41 |
| 量測滑塊總長 L13 (mm) | 224.1 | 249.6 | 224.1 | 249.6 | 224.1 | 224.1 | 249.6 |
| 滑塊重量 (kg) | 2.3 | 2.8 | 2.2 | 2.7 | 2.4 | 1.9 | 2.3 |

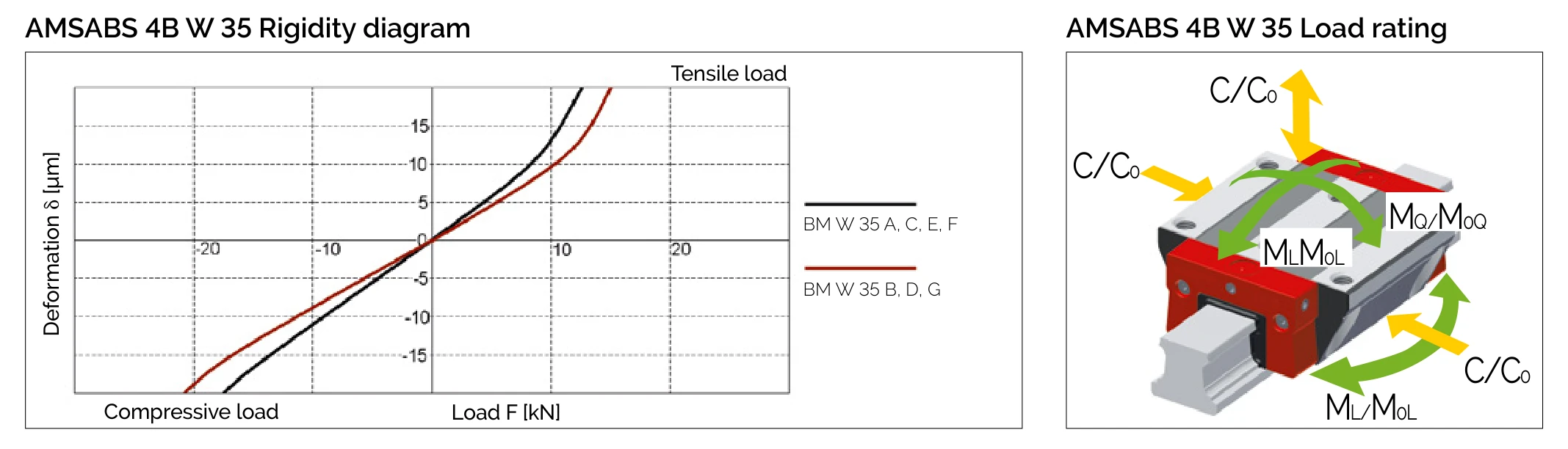

負載額定值
| 滑塊型式 | C₀ 靜負載 (N) | C₁₀₀ 動負載 (N) | M₀Q 靜力矩 (Nm) | M₀L 靜力矩 (Nm) |
|---|---|---|---|---|
| A / C / E / F | 84,400 | 38,700 | 1,566 | 1,252 |
| B / D / G | 110,300 | 46,700 | 2,048 | 2,104 |
量測系統規格
| 參數 | 規格 |
|---|---|
| 量測原理 | 磁阻式絕對編碼 |
| 精度 | ± 5 µm |
| 解析度 | 0.244 µm (SSI 介面) |
| 最大量測長度 | 6000 mm |
| 最大速度 | 5 m/s |
| 輸出介面 | SSI / BiSS-C / FANUC / Mitsubishi / Siemens Drive CliQ® |
| 供電電壓 | DC 5V ± 5% |
| 工作溫度 | 0°C ~ +60°C |
| 防護等級 | IP67 / IP68 |
可用選項
精度等級
| 精度等級 | 說明 |
|---|---|
| G1 | 高精度 |
| G2 | 精密級 |
| G3 | 標準級 |
預壓等級
| 預壓等級 | 預壓力 (% of C₀) |
|---|---|
| V1 | 3% |
| V2 | 8% |
| V3 | 13% |
讀取頭介面
| 介面代碼 | 類型 | 說明 |
|---|---|---|
| TS1 | SSI | 串列同步介面 |
| TS2 | SSI + SinCos | SSI 搭配 1 Vpp 類比輸出 |
| TSS | Siemens Drive CliQ® | 西門子專用介面 |
| TF1 | FANUC | FANUC 專用介面 |
| TM1 | Mitsubishi | 三菱專用介面 |
| TB1 | BiSS-C | 雙向串列介面 |
訂購代碼範例
導軌訂購代碼
AMSABS 4B S 35-N-G1-KC-R1-4000-38.5-38.5
- AMSABS 4B S 35 = AMSABS 4B 導軌 Size 35
- N = 標準型
- G1 = 高精度
- KC = 沉頭孔
- R1 = 參考面在底部
- 4000 = 導軌長度 4000mm
- 38.5-38.5 = 首末孔位置
滑塊訂購代碼
AMSABS 4B W 35-A-G1-V1-S10-LV-TS1-K05
- AMSABS 4B W 35 = AMSABS 4B 滑塊 Size 35
- A = 標準型滑塊
- G1 = 高精度
- V1 = 輕預壓
- S10 = 潤滑孔位置
- LV = 預潤滑
- TS1 = SSI 介面
- K05 = 5m 線纜長度
