在選擇滑塊類型時,除了負載能力外,固定類型和可用安裝空間也特別重要。本章節提供 MONORAIL MR 滾柱式和 MONORAIL BM 球式滑塊的類型總覽, 以及滑塊選擇的詳細特性分析。所有滑塊類型在外部尺寸、潤滑固定孔位置方面均符合 DIN 645 標準,因此可以互換。
4.4.1 滑塊類型總覽
在選擇滑塊類型時,除了負載能力外,固定類型和可用安裝空間也特別重要。下表提供了 MONORAIL MR 滾柱式和 MONORAIL BM 球式的類型總覽。 有關可用尺寸,請參閱 SCHNEEBERGER MONORAIL 和 AMS 產品目錄。所有滑塊類型在外部尺寸、潤滑固定孔位置方面均符合 DIN 645 標準,因此可以互換。

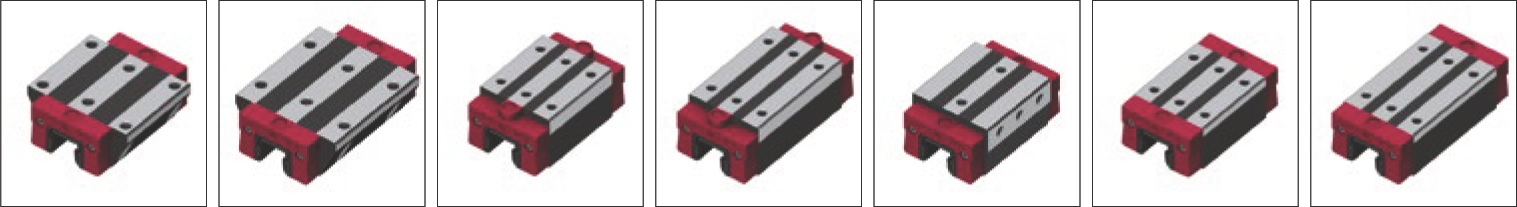

BM 滑塊產品總覽
| 尺寸 / 滑塊類型 | |||||||
|---|---|---|---|---|---|---|---|
| A 標準型 | B 標準型 長型 | C 緊湊型 高型 | D 緊湊型 長型 | E 緊湊型 高型 | F 緊湊型 | G 緊湊型 側向固定 | |
| 尺寸 15 | BM W 15-A | BM W 15-C | BM W 15-F | ||||
| 尺寸 20 | BM W 20-A | BM W 20-B | BM W 20-C | BM W 20-D | |||
| 尺寸 25 | BM W 25-A | BM W 25-B | BM W 25-C | BM W 25-D | BM W 25-E | BM W 25-F | BM W 25-G |
| 尺寸 30 | BM W 30-A | BM W 30-B | BM W 30-C | BM W 30-D | BM W 30-E | BM W 30-F | BM W 30-G |
| 尺寸 35 | BM W 35-A | BM W 35-B | BM W 35-C | BM W 35-D | BM W 35-E | BM W 35-F | BM W 35-G |
| 尺寸 45 | BM W 45-A | BM W 45-B | BM W 45-C | BM W 45-D | BM W 45-F | BM W 45-G | |
| 特殊特性 | |||||||
| 可從上方鎖固 | ● | ● | ● | ● | ● | ● | |
| 可從下方鎖固 | ● | ● | |||||
| 可從側面鎖固 | ● | ||||||
| 適用於高力和高力矩 | ● | ● | ● | ||||
| 適用於中等力和力矩 | ● | ● | ● | ● | |||
| 適用於有限空間安裝條件 | ● | ● | |||||

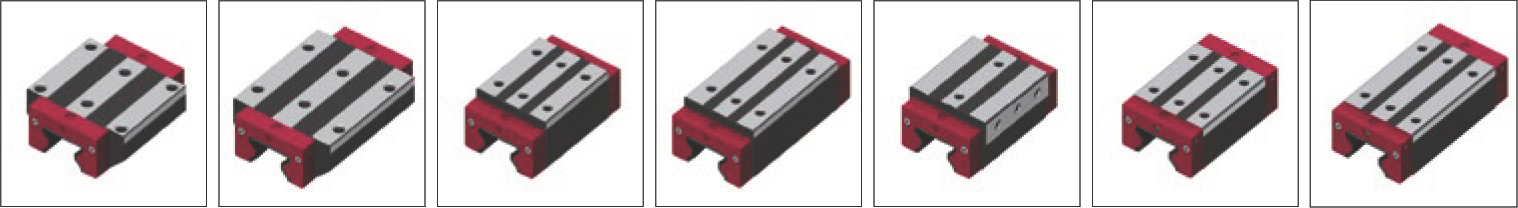

MR 滑塊產品總覽
| 尺寸 / 滑塊類型 | |||||||
|---|---|---|---|---|---|---|---|
| A 標準型 | B 標準型 長型 | C 緊湊型 高型 | D 緊湊型 長型 | E 緊湊型 高型 | F 緊湊型 | G 緊湊型 側向固定 | |
| 尺寸 25 | MR W 25-A | MR W 25-B | MR W 25-C | MR W 25-D | MR W 25-E | MR W 25-F | MR W 25-G |
| 尺寸 35 | MR W 35-A | MR W 35-B | MR W 35-C | MR W 35-D | MR W 35-E | ||
| 尺寸 45 | MR W 45-A | MR W 45-B | MR W 45-C | MR W 45-D | MR W 45-F | ||
| 尺寸 55 | MR W 55-A | MR W 55-B | MR W 55-C | MR W 55-D | MR W 55-G | ||
| 尺寸 65 | MR W 65-A | MR W 65-B | MR W 65-C | MR W 65-D | |||
| 尺寸 100 | MR W 100-B | ||||||
| 特殊特性 | |||||||
| 可從上方鎖固 | ● | ● | ● | ● | ● | ● | |
| 可從下方鎖固 | ● | ● | |||||
| 可從側面鎖固 | ● | ||||||
| 適用於高力和高力矩 | ● | ● | ● | ||||
| 適用於中等力和力矩 | ● | ● | ● | ● | |||
| 適用於有限空間安裝條件 | ● | ● | |||||
說明:● = 該型號具有此特性
4.4.2 滑塊特性與選擇標準
安裝方式
所有滑塊類型都有 6 個螺紋固定孔和/或通孔用於固定。對於滑塊,它們設計為盲孔,具有緊湊的橫截面(類型 C、D、F 和 G),允許從上方固定,而 E 型則允許從側面固定。
滑塊類型 A 和 B 具有通螺紋固定孔。它們允許從上方和下方固定。從上方固定由於螺釘直徑較大,可實現更剛性的連接。
從下方固定時需要注意,中等尺寸的固定孔應使用符合 DIN 6912 標準的低頭螺釘,如果存在,必須從中間滑塊固定孔中取出塑料保護塞。 固定滑塊時,安裝表面必須完全平坦。否則,支撐表面的平整度需要符合第 4.14.5 節「支撐表面的幾何和位置精度」中規定的規格, 否則會造成滑塊變形,從而導致滑塊預壓的變化。

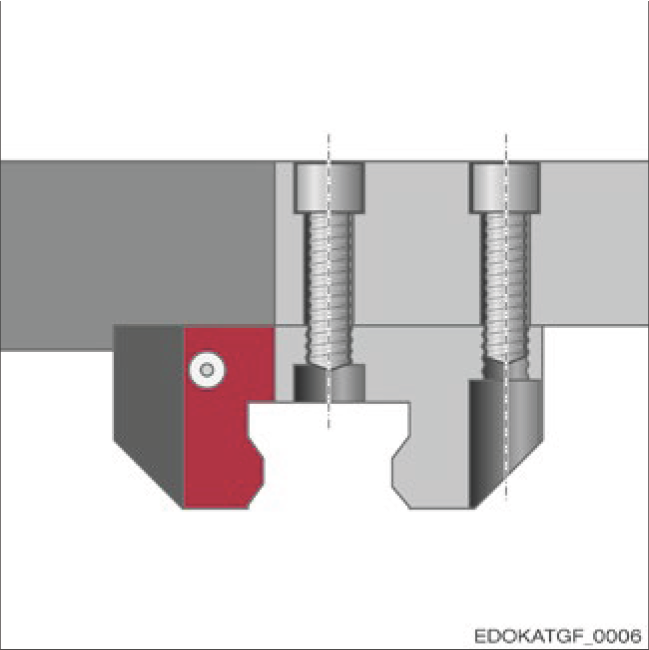

具有連續螺紋固定孔的滑塊從上方固定

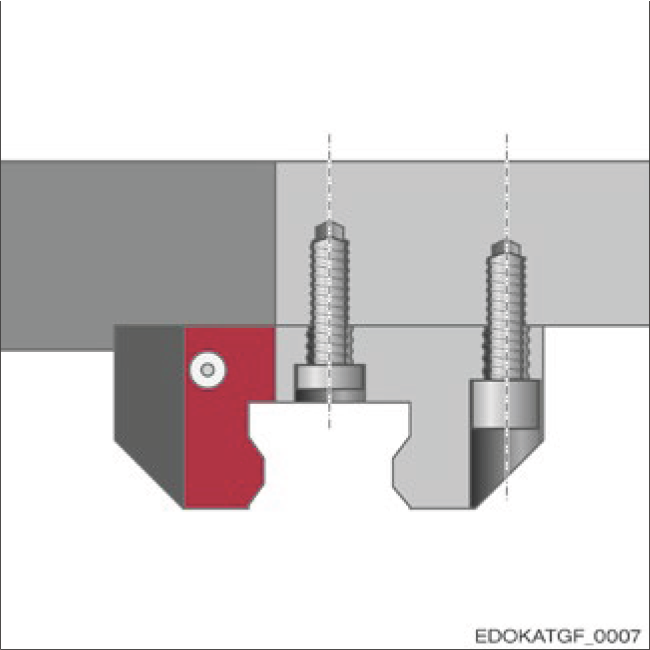

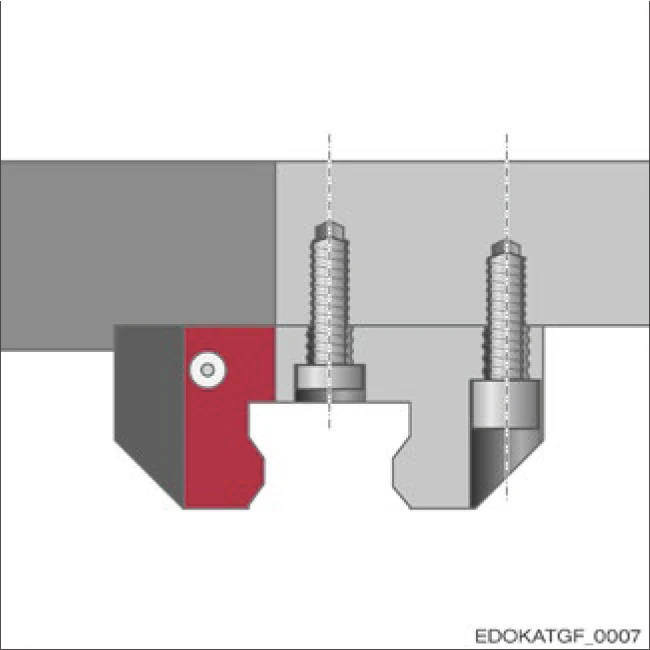

具有連續螺紋固定孔的滑塊從下方固定

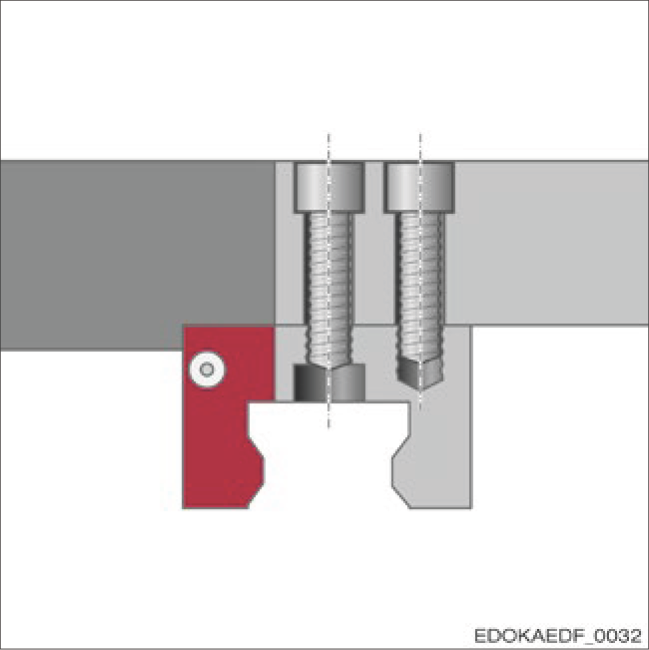

具有盲孔固定孔的滑塊從下方固定
可更換性
同一尺寸的滑塊可以更換。預壓保持不變。滑塊根據類型具有不同的螺孔模板。滑塊類型 A 和 B 是個例外。 儘管它們的長度不同,但它們具有相同的鑽孔模板,這使得可以互換。因此,例如,短型(A)和長型(B)滑塊可以互換, 而無需修改機器滑座。其他所有滑塊類型都無法做到這一點。

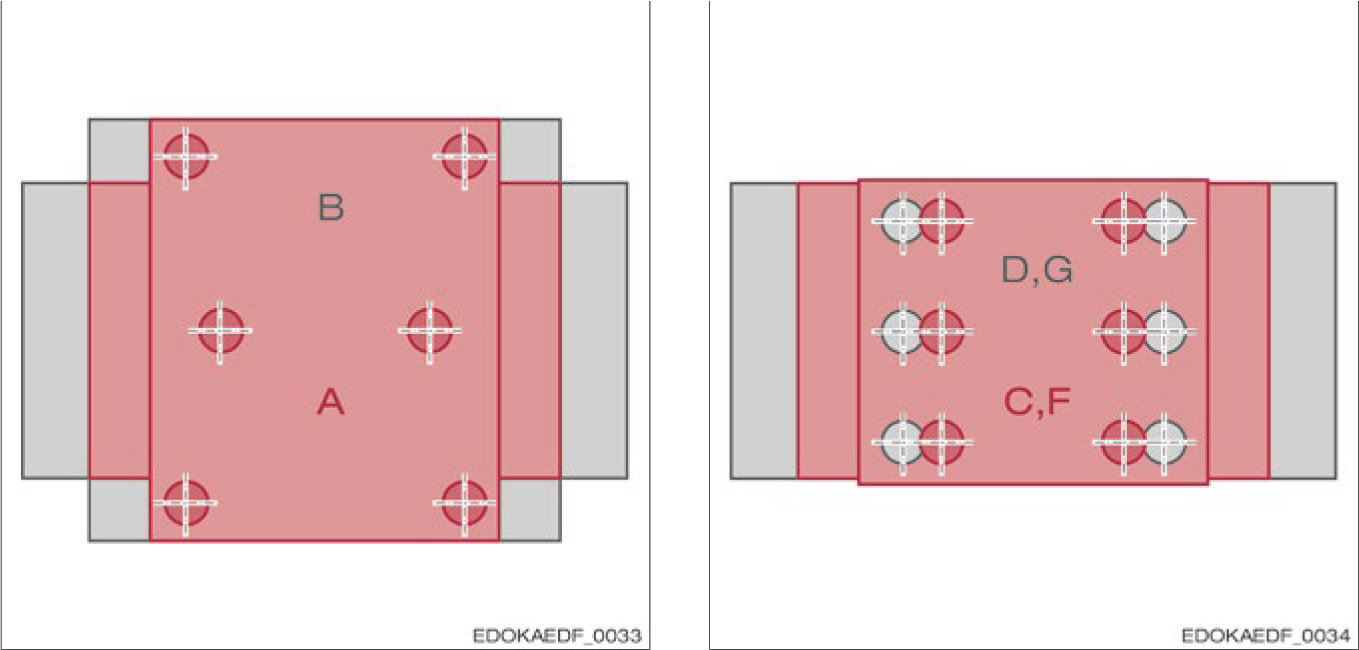

滑塊類型 A 和 B 的螺孔鑽孔模板 滑塊類型 C、D、F 和 G 的螺孔鑽孔模板
類型 D、G 和 C、F 具有相同的鑽孔模板,但滑塊高度不同。
剛性
在使用力和力矩負載時的剛性方面,長型滑塊(類型 B、D 和 G)基於大量負載滾動元件而達到最佳值。
滑塊橫截面所起的作用要小得多,特別是因為滑塊在螺栓固定狀態下的剛性在很大程度上是通過周圍結構實現的。 為此,特別是對於拉伸負載,實現滑塊主體與周圍結構之間的剛性連接非常重要。SCHNEEBERGER 為其所有滑塊類型提供 6 個固定孔。 這確保了與 4 個固定螺釘相比,實現了更剛性的連接。
對於側向負載,類型 A 和 B 是首選,因為凸緣結構可實現更好的側向剛性。
剛性優化建議
- 長型滑塊(B、D、G):最佳剛性,適合高力和力矩負載
- 凸緣型(A、B):優異的側向剛性,適合側向負載
- 6 個固定孔:確保與周圍結構的剛性連接
精度
如果需要實現高水平的運行精度,或者在使用多段導軌時,我們建議使用長型滑塊類型 B、D 和 G, 因為它們比短型 A、C 和 F 具有更低的行程脈動,並且能夠更有效地平衡導軌中的不平整度, 例如由於螺釘力或對接過渡接頭的公差而導致的變形。
當需要更大的彈性和容差以平衡連接結構中的角度誤差的不準確性時,首選短型滑塊類型。
長型滑塊(B、D、G)
- 更低的行程脈動
- 更有效平衡導軌不平整
- 適合高精度應用
- 適合多段導軌系統
短型滑塊(A、C、F)
- 更大的彈性
- 更好的容差適應性
- 適合角度誤差補償
- 適合結構靈活性要求高的應用
💡 選型建議
選擇滑塊類型時,應綜合考慮負載能力、安裝空間、固定方式、剛性需求和精度要求。 長型滑塊適合高負載、高精度應用;短型滑塊適合空間受限、需要彈性補償的應用。 詳細選型建議請諮詢 SCHNEEBERGER 技術團隊。
