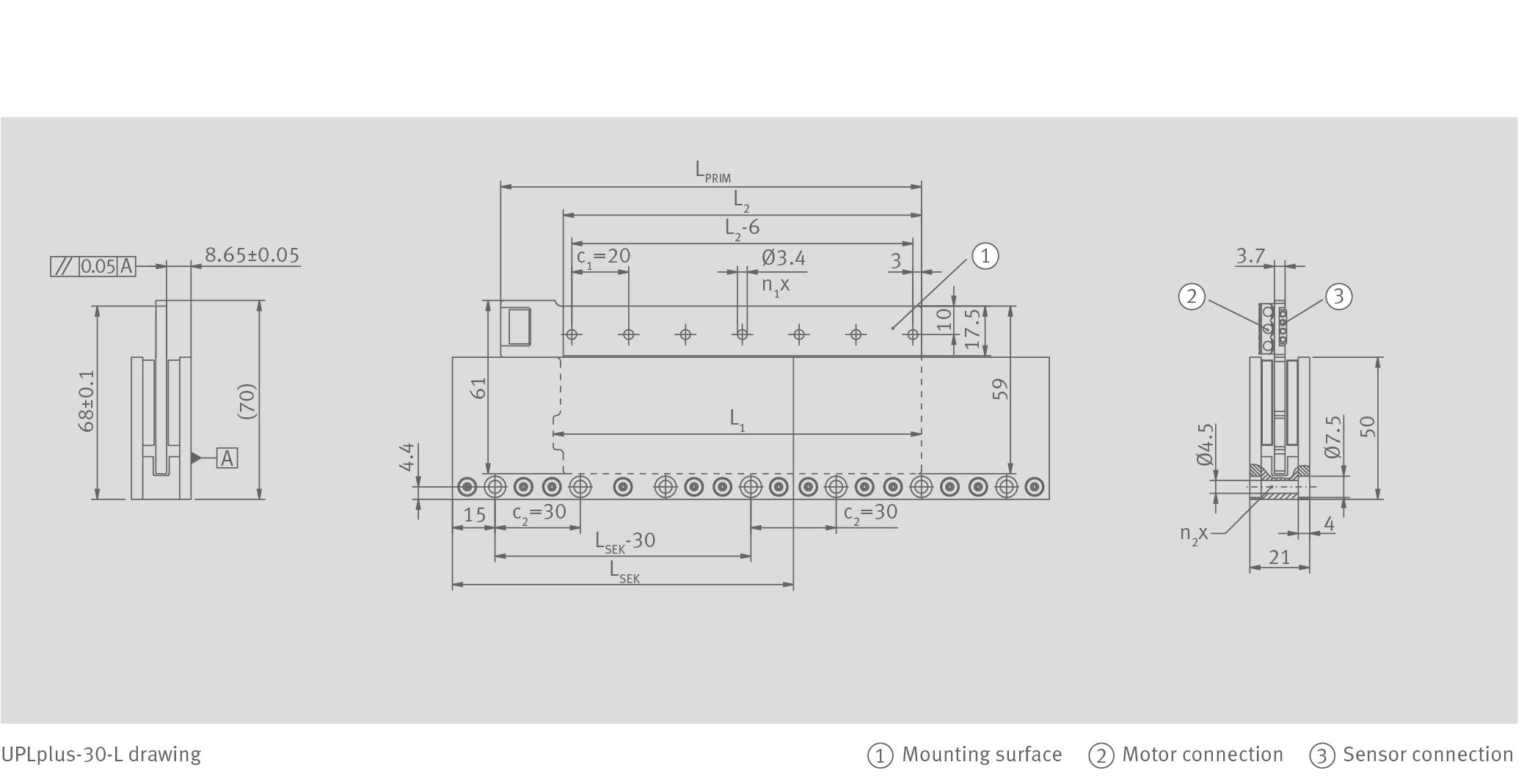

尺寸圖
Primary Part 機械參數
| 參數 | 符號 | 單位 | 30-60 | 30-120 | 30-180 | 30-240 |
|---|---|---|---|---|---|---|
| 總長度 | LPRIM | mm | 88 | 148 | 208 | 268 |
| 線圈單元長度 | L1 | mm | 69.5 | 129.5 | 189.5 | 249.5 |
| 最大安裝長度 | L2 | mm | 66 | 126 | 186 | 246 |
| 安裝孔數 | n1 | 個 | 4 | 7 | 10 | 13 |
| 孔距 | c1 | mm | 20 | 20 | 20 | 20 |
| 質量 | m | g | 64 | 122 | 182 | 242 |
Secondary Part 機械參數
| 參數 | 符號 | 單位 | 30-90-SEK | 30-120-SEK | 30-390-SEK |
|---|---|---|---|---|---|
| 長度 | LSEK | mm | 90 | 120 | 390 |
| 安裝孔數 | n2 | 個 | 3 | 4 | 13 |
| 孔距 | c2 | mm | 30 | 30 | 30 |
| 質量 | m | g | 447 | 596 | 1938 |
| 極對寬度 | 2tp | mm | 30 | 30 | 30 |
電氣性能數據
| 參數 | 符號 | 單位 | 30-60 | 30-120 | 30-180 | 30-240 |
|---|---|---|---|---|---|---|
| 最大脈衝力 (1s) Imp (25°C) | Fmp | N | 184 | 368 | 551 | 735 |
| 峰值力 (3s) Ip (25°C) | Fp | N | 106 | 212 | 318 | 424 |
| 額定力（有冷卻）Icw (140°C)* | Fcw | N | 38 | 75 | 113 | 151 |
| 額定力（無冷卻）Ic (140°C) | Fc | N | 25 | 50 | 75 | 100 |
| 最大脈衝電流 (1s) | Imp | Arms | 17.1 | 17.1 | 17.1 | 17.1 |
| 峰值電流 (3s) | Ip | Arms | 9.9 | 9.9 | 9.9 | 9.9 |
| 額定電流（有冷卻）(140°C) | Icw | Arms | 3.5 | 3.5 | 3.5 | 3.5 |
| 額定電流（無冷卻）(140°C) | Ic | Arms | 2.3 | 2.3 | 2.3 | 2.3 |
| 功率損耗 Fp (25°C) | Plp | W | 624 | 1249 | 1872 | 2495 |
| 功率損耗 Fcw (140°C) | Plcw | W | 114 | 228 | 342 | 456 |
| 功率損耗 Fc (140°C) | Plc | W | 50 | 100 | 150 | 200 |
| 馬達常數 (25°C) | km | N/√W | 4.2 | 6.0 | 7.4 | 8.5 |
| 力常數 | kf | N/Arms | 10.7 | 21.5 | 32.2 | 42.9 |
| 反電動勢常數，相對相 | ku | V/(m/s) | 8.8 | 17.5 | 26.3 | 35.1 |
| 極限速度 | vp | m/s | 30.4 | 12.5 | 6.5 | 3.5 |
| 電氣電阻，相對相 (25°C) | R25 | Ω | 4.3 | 8.5 | 12.8 | 17.0 |
| 熱阻 | Rth | K/W | 1.01 | 0.50 | 0.34 | 0.25 |
| 熱時間常數 | tth | s | 48 | 48 | 48 | 48 |
| 溫度感測器 | — | — | PTC, Pt1000 | PTC, Pt1000 | PTC, Pt1000 | PTC, Pt1000 |
| 電感，相對相 | L | mH | 1.1 | 2.3 | 3.4 | 4.5 |
| 電氣時間常數 | tel | ms | 0.27 | 0.27 | 0.27 | 0.27 |
| 允許繞組溫度 | θ | °C | 140 | 140 | 140 | 140 |
| 直流母線電壓（最大） | UDCL | V | 330 | 330 | 330 | 330 |
所有數值基於 25°C，除非另有說明
* 有冷卻：安裝座 25°C
電氣值容差 ±10%
